Бестраншейная прокладка труб

Бестраншейная прокладка труб для инженерных сетей

Бестраншейная прокладка труб является современным способом строительства инженерных сетей без вскрытия поверхности по всей длине трассы. Такая бестраншейная технология позволяет выполнять прокладку водопровода, канализации, газопровода и кабельных линий под дорогами, тротуарами, парковками, железнодорожными путями и благоустроенными территориями. Для заказчика бестраншейная прокладка означает сокращение сроков строительства, снижение затрат на восстановление покрытия и возможность проведения работ в условиях плотной городской застройки.

Сегодня бестраншейная прокладка труб активно применяется как на частных объектах, так и на промышленных площадках. Метод позволяет прокладывать коммуникации диаметром от 32 мм до 1200 мм и более. Длина одного перехода может составлять от 10–20 метров до нескольких сотен метров. Благодаря использованию современных систем навигации установка ГНБ обеспечивает высокую точность прохождения трассы даже при наличии большого количества подземных пересечений.

Бестраншейная прокладка труб позволяет сохранить дорожное покрытие, газоны, тротуары и элементы благоустройства без проведения масштабных земляных работ.

Запросить стоимость

Где применяется данная технология

Бестраншейная прокладка труб востребована при строительстве новых инженерных сетей и реконструкции существующих коммуникаций. Особенно эффективен данный способ при необходимости пересечения автомобильных дорог, железнодорожных путей, водоемов, территорий предприятий и других объектов, где открытая траншея невозможна или экономически нецелесообразна.

• водопроводные сети диаметром от 32 до 630 мм;
• канализационные линии диаметром от 110 до 1200 мм;
• газопроводы различного давления;
• футляры под кабельные коммуникации;
• ливневая канализация;
• защитные гильзы под дорогами;
• замена старых инженерных сетей.

Бестраншейная прокладка труб широко используется при подключении частных домов, жилых комплексов, производственных объектов, складов, торговых центров и муниципальных сооружений. При этом прокладка выполняется без остановки движения транспорта и без нарушения работы действующей инфраструктуры.

Преимущества метода ГНБ

Главная причина популярности технологии заключается в существенной экономии ресурсов. Бестраншейная прокладка труб позволяет отказаться от разработки длинных траншей, вывоза больших объемов грунта и последующего восстановления асфальта, плитки или газонов. Для многих объектов это обеспечивает снижение общих затрат на 20–50% по сравнению с традиционным способом строительства.

Дополнительным преимуществом становится высокая скорость выполнения работ. Стандартный переход длиной 40–100 метров обычно выполняется за 1–3 рабочих дня. При наличии подготовленной площадки и материалов прокладка труб может быть завершена в максимально сжатые сроки.

• минимальное повреждение территории;
• сокращение сроков строительства;
• отсутствие необходимости перекрытия дорог;
• возможность работы в плотной застройке;
• точное прохождение трассы;
• снижение расходов на благоустройство;
• возможность строительства на глубине от 1 до 15 м и более.

Как выполняется бестраншейная прокладка труб

Перед началом работ специалисты изучают проектную документацию и выполняют обследование участка. При необходимости производится поиск существующих сетей и шурфление. Особое внимание уделяется местам пересечения действующих коммуникаций, чтобы исключить риск повреждения инженерных систем.

Отправить заявку

Подготовительный этап

На начальном этапе определяются точки входа и выхода бурового инструмента, выполняется разметка трассы, организуются стартовый и приемный котлованы. В зависимости от условий объекта может использоваться колодец существующей сети либо специально подготовленный технологический приямок.

Пилотное бурение

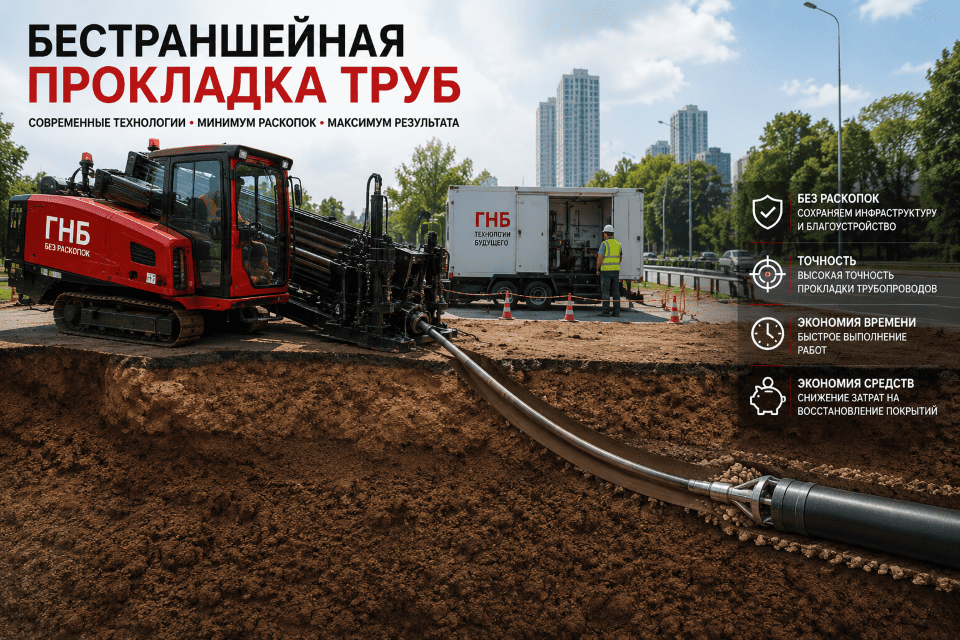

После подготовки начинается пилотное бурение. Установка направляет буровую головку по проектной траектории. Специалист контролирует положение инструмента с помощью локационного оборудования. Благодаря этому бестраншейная прокладка труб осуществляется с высокой точностью даже на сложных участках.

Расширение канала

После завершения пилотного прохода выполняется последовательное расширение скважины. Диаметр расширителя подбирается в зависимости от размеров будущей линии. Для крупных переходов расширение может выполняться в несколько этапов.

Протяжка коммуникаций

Заключительным этапом становится протяжка подготовленной линии через сформированный канал. Для этого используются специальные вертлюги и тяговое оборудование. После завершения протяжки выполняются контрольные проверки и подключение сети к существующей инфраструктуре.

1. обследование участка;
2. подготовка котлованов;
3. пилотное бурение;
4. расширение канала;
5. протяжка коммуникаций;
6. испытания и сдача объекта.

Оборудование для выполнения работ

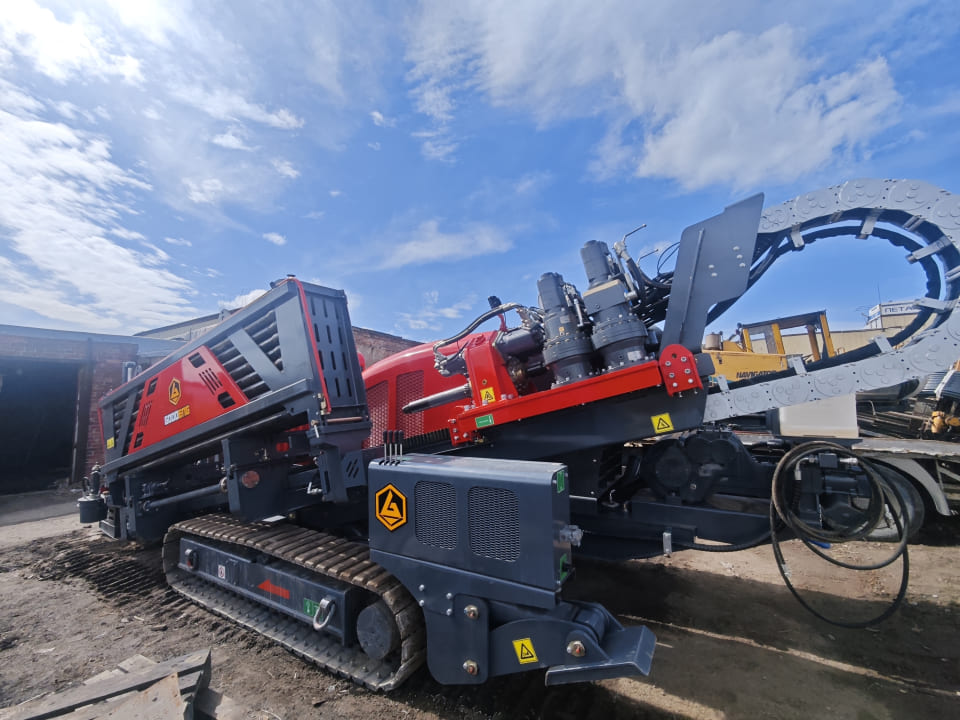

Современная бестраншейная прокладка труб невозможна без специализированной техники. Для строительства используются буровые установки различной мощности, системы навигации, насосные станции, расширители, сварочное оборудование для полиэтиленовых изделий и вспомогательная техника.

Связаться с нами

В зависимости от диаметра и длины перехода применяются установки с тяговым усилием от 10 до 300 тонн и более. Это позволяет выполнять как небольшие подключения частных объектов, так и строительство магистральных коммуникаций значительного диаметра.

• буровая установка ГНБ;
• локационная система;
• насосное оборудование;
• сварочные аппараты;
• расширители различных размеров;
• тяговые механизмы;
• геодезические приборы.

От чего зависят расценки

Расценки на выполнение работ рассчитываются индивидуально. На стоимость влияют длина перехода, диаметр линии, тип грунта, глубина прохождения трассы, наличие пересечений и условия строительной площадки. Чем больше диаметр и длина участка, тем выше требования к технике и времени выполнения работ.

Для получения точного расчета обычно достаточно предоставить схему участка, длину перехода, требуемый диаметр и информацию о существующих коммуникациях. После анализа данных специалисты определяют оптимальный способ строительства и подготавливают коммерческое предложение.

Почему стоит заказать работы у профессионалов

Бестраншейная прокладка труб требует высокой квалификации персонала и применения современного оборудования. Ошибки при построении траектории могут привести к отклонению от проекта, повреждению существующих сетей или увеличению сроков строительства. Именно поэтому выполнение работ лучше доверять специализированной организации с опытом реализации подобных объектов.

Получить консультацию

Профессиональный подход позволяет обеспечить точное прохождение трассы, соблюдение нормативных требований и надежную эксплуатацию инженерной сети на протяжении многих лет. Бестраншейная прокладка труб остается одним из наиболее эффективных решений для строительства современных коммуникаций в городских и промышленных условиях.
