Бурение горизонтальных скважин применяется для строительства подземных переходов без вскрытия всей поверхности участка. Такое бурение выбирают, когда необходимо провести водопровод, канализацию, газопровод, кабельный футляр или другую инженерную линию под дорогой, тротуаром, двором, промышленной площадкой, железнодорожным полотном либо благоустроенной территорией. Компания выполняет бурение с предварительным расчетом траектории, подбором буровой установки, контролем глубины и последующим протягиванием коммуникаций. Работы организуются под ключ: от обследования места и подготовки рабочих зон до сдачи готовой скважины.
Когда требуется бурение горизонтальных скважин
Горизонтальное бурение позволяет сократить объем земляных работ и сохранить асфальт, газоны, ограждения, подъездные пути и существующее благоустройство. Вместо сплошной траншеи подготавливаются две локальные зоны: точка входа и точка выхода. В зависимости от проекта длина горизонтальных скважин может составлять от 10 до 300 метров, а диаметр создаваемого канала — от 63 до 900 мм. Конкретные параметры зависят от грунта, диаметра коммуникации, глубины заложения и площади для размещения техники. Для прокладки на более длинные дистанции потребуется обустройство колодцев или дополнительных приямков.
Чаще всего горизонтальное бурение заказывают для следующих задач:
- прокол под дорогой без перекрытия движения и разрушения покрытия;
- строительство перехода под парковкой, тротуаром или двором;
- прокладка труб методом ГНБ для водоснабжения и водоотведения;
- монтаж футляров для силовых и оптоволоконных кабелей;
- замена существующих подземных коммуникаций;
- создание горизонтальных переходов под насыпями, каналами и инженерными сооружениями.
Бурение особенно выгодно на участках, где стоимость восстановления асфальта, плитки или благоустройства может превышать стоимость самой горизонтальной скважины.
Как выполняются буровые работы

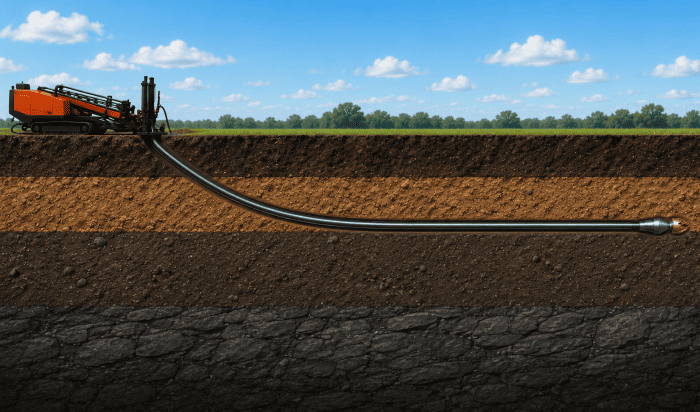

Направленное бурение начинается с изучения исходных данных. Специалисты определяют расположение действующих сетей, уточняют отметки входа и выхода, рассчитывают радиус изгиба и выбирают глубину. Для большинства локальных горизонтальных скважин глубина составляет от 1,5 до 4 метров. На сложных объектах бурение может выполняться значительно ниже. До начала проходки необходимо проверить отсутствие неучтенных кабелей, трубопроводов, фундаментов и других препятствий.
Основные этапы бурения
Технология включает несколько последовательных операций. Соблюдение очередности снижает риск отклонения инструмента, выхода за расчетную траекторию и повреждения прокладываемой коммуникации. Положение буровой головки отслеживается локационным оборудованием. Оператор получает данные о глубине, уклоне и направлении движения инструмента, поэтому горизонтальная скважина формируется по заранее рассчитанной линии.
- Разметка трассы и подготовка стартовой и приемной площадок.
- Установка буровой машины на расчетной оси перехода.
- Пилотное бурение горизонтальной скважины с контролем направления.
- Расширение канала до требуемого диаметра.
- Сборка плети и проверка сварных соединений.
- Обратное протягивание коммуникации через подготовленный канал.
- Контроль результата и восстановление рабочих площадок.
При проходке применяется буровой раствор. Он охлаждает инструмент, выносит частицы грунта и поддерживает стенки горизонтальных скважин. Состав раствора подбирается с учетом песка, суглинка, глины и водонасыщенных слоев. Диаметр расширения обычно делают на 20–40% больше наружного диаметра протягиваемой коммуникации. При плотном или неоднородном грунте бурение и расширение выполняют в несколько этапов.
Оборудование и возможности компании

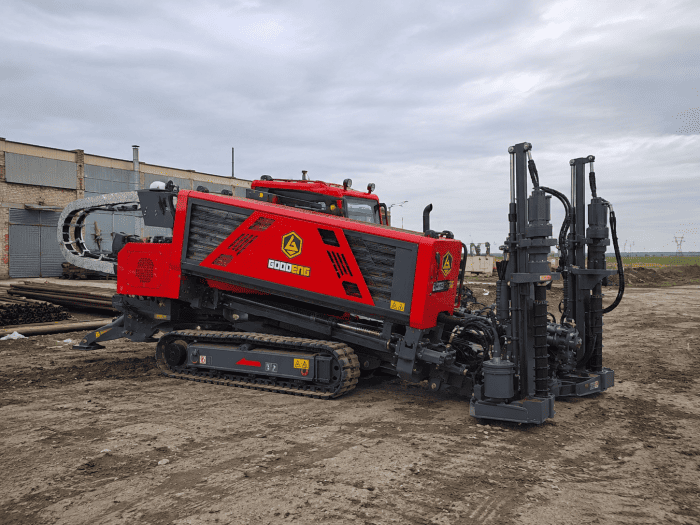

Для горизонтальных скважин разной длины применяется оборудование соответствующего тягового класса. Компактная установка подходит для дворов, узких проездов и площадок с ограниченным доступом. Более мощная машина используется для длинных переходов, крупных диаметров и сложных грунтов. Компания располагает двумя буровыми комплексами: мобильной установкой с тяговым усилием до 3,5 тонны и установкой с усилием до 36 тонн.
Малая установка позволяет выполнять бурение длиной до 150 метров. Крупная установка рассчитана на горизонтальные скважины длиной до 300 метров и диаметром до 900 мм. Фактические возможности зависят от геологии, глубины, числа расширений и массы протягиваемой плети. Для каждого объекта рассчитывается тяговое усилие, выбираются буровые штанги, расширитель, насос и состав раствора.
Какие коммуникации можно проложить
Через горизонтальные скважины прокладываются водопроводы, напорная и самотечная канализация, газопроводы, футляры для кабелей, линии связи и другие инженерные сети. Наиболее часто применяются ПНД-трубы диаметром от 63 до 630 мм. Они имеют герметичные сварные соединения и допускают изгиб по плавной траектории. Для отдельных объектов используются стальные футляры и пакеты из нескольких защитных каналов.
Перед протягиванием плеть сваривается, проверяется и располагается по оси скважины. Соединение с расширителем выполняется через вертлюг, предотвращающий вращение коммуникации. Правильная подготовка снижает нагрузку на сварные стыки и позволяет безопасно завершить бурение даже при значительной длине горизонтального перехода.
Особенности расчета стоимости
Расценки на бурение горизонтальных скважин рассчитываются после получения исходных данных. Цена зависит от длины, диаметра, категории грунта, глубины, количества расширений, стесненности площадки и удаленности объекта. Дополнительно могут учитываться сварка, разработка приямков, доставка техники, приготовление раствора, вывоз шлама и восстановление локальных участков.
Для предварительного расчета желательно предоставить:
- адрес или координаты объекта;
- длину горизонтальной скважины в метрах;
- наружный диаметр и материал коммуникации;
- ориентировочную глубину заложения;
- сведения о дорогах и действующих сетях;
- фотографии точек входа и выхода.
На небольших переходах бурение может занимать 1–2 рабочие смены. При устройстве крупных горизонтальных скважин, протягивании нескольких футляров или работе в сложных грунтах срок увеличивается. После обследования составляется техническое решение, определяется метод проходки и фиксируется перечень работ. Такой подход позволяет заранее учесть реальные условия и избежать необоснованного изменения стоимости.
Заказать горизонтальное бурение
Компания «Слит Строй» выполняет бурение горизонтальных скважин для частных, коммерческих, промышленных и муниципальных объектов. Бригада выезжает со своей техникой, буровыми штангами, локатором, расширителями и вспомогательным транспортом. Возможно комплексное выполнение работ, а также бурение в качестве подрядчика или субподрядчика.
Чтобы заказать бурение, сообщите адрес объекта, предполагаемую длину, диаметр коммуникации и назначение подземной линии. Инженер оценит возможность устройства горизонтальной скважины, подберет установку и подготовит коммерческое предложение. Профессиональное бурение горизонтальных скважин позволяет провести инженерные сети без длинных траншей, продолжительного перекрытия территории и дорогостоящего восстановления покрытия.
