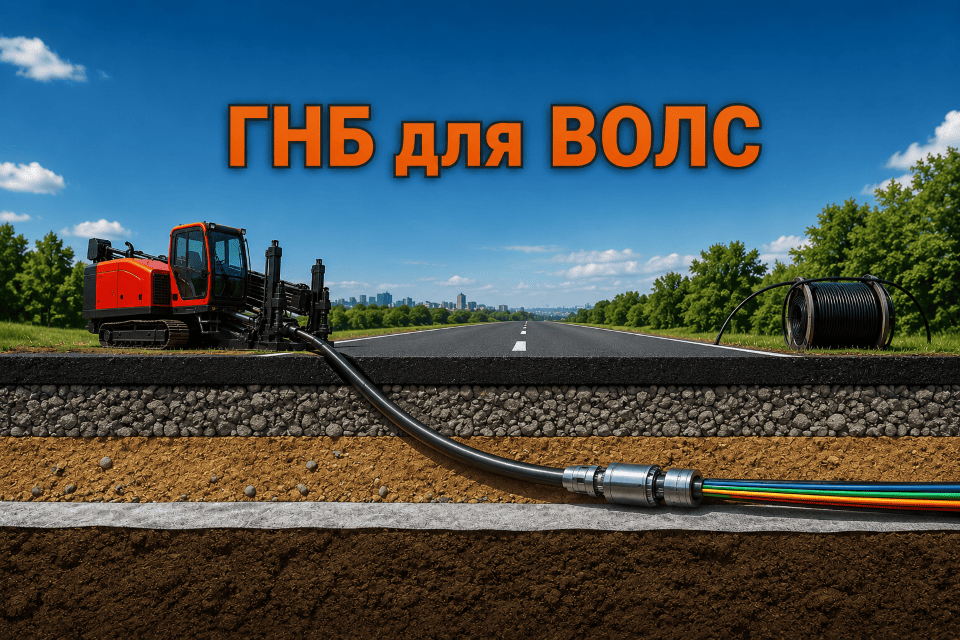

ГНБ для ВОЛС: прокладка оптических линий без траншей
ГНБ для ВОЛС применяется там, где нужно провести волоконно-оптическую линию под дорогой, железнодорожными путями, благоустроенной территорией, водоёмом, плотной городской застройкой или инженерными коммуникациями без масштабного вскрытия грунта. Технология позволяет сохранить покрытие, сократить сроки работ и уменьшить вмешательство в существующую инфраструктуру.
При таком способе ВОЛС прокладывается в защитной трубе или футляре, который протягивается через заранее подготовленный подземный канал. ГНБ особенно удобно для связи между зданиями, подключения частных посёлков, промышленных объектов, складских комплексов, баз отдыха, коттеджных поселков и участков с уже выполненным благоустройством.
Преимущества прокладки ВОЛС по технологии ГНБ
Главное преимущество ГНБ заключается в том, что кабельная линия проходит под препятствием без открытой траншеи. Это снижает объём земляных работ, уменьшает риск повреждения дорожного полотна, газонов, тротуаров, заборов и других объектов. Для ВОЛС такой подход особенно важен, поскольку оптический кабель требует аккуратной защиты от механических нагрузок, влаги и подвижек грунта.
- сохраняется асфальт, плитка, газон и другие элементы благоустройства;
- сокращаются сроки монтажа линии связи;
- уменьшается количество ручных земляных работ;
- можно пройти под дорогами, оврагами, путями, въездами и коммуникациями;
- ВОЛС размещается в защитной трубе, что повышает срок службы кабеля;
- ГНБ подходит для городских, промышленных и частных объектов.
Метод особенно выгоден на участках, где вскрытие поверхности приведёт к дорогому восстановлению покрытия, перекрытию движения или длительным согласованиям.
При правильном проектировании ГНБ обеспечивает стабильную геометрию трассы, контролируемую глубину заложения и возможность точного выхода в заданной точке. Это важно для ВОЛС, так как линия связи должна быть защищена не только на этапе монтажа, но и во время дальнейшей эксплуатации.
Особенности выполнения работ
Работы по прокладке ВОЛС методом ГНБ начинаются не с бурения, а с подготовки. Специалисты изучают участок, уточняют расположение существующих коммуникаций, оценивают грунт, выбирают глубину прохождения и определяют радиус траектории. Для оптического кабеля важно избежать резких изгибов, чрезмерного тягового усилия и участков, где труба может получить деформацию.
Обычно для ВОЛС применяют защитные полиэтиленовые трубы, микротрубки, футляры или пучки каналов, в которые затем протягивается кабель. Диаметр выбирается по проекту с учётом количества линий, запаса для обслуживания и возможного расширения сети. ГНБ позволяет заложить один канал или несколько труб одновременно, если это требуется для будущих подключений.
Что учитывается перед началом бурения
Перед выходом техники на объект проверяются точки входа и выхода, наличие свободного места для установки буровой машины, возможность подвоза труб, воды, бурового раствора и вспомогательного оборудования. Также важно обеспечить доступ к стартовому и приёмному приямкам, чтобы труба и кабель не получили повреждений при протяжке.
- тип грунта и уровень грунтовых вод;
- глубина существующих сетей;
- диаметр защитной трубы для ВОЛС;
- длина прокола и радиус изгиба трассы;
- условия подъезда техники;
- требования к восстановлению территории.
Варианты ландшафта под которым обычно делают прокол
ГНБ для ВОЛС часто выбирают на участках, где обычная траншея технически неудобна или экономически невыгодна. Прокол может выполняться под автомобильной дорогой, железнодорожными путями, тротуаром, парковкой, газоном, оврагом, небольшим водоёмом, въездной группой, забором, производственной площадкой или территорией с плотной застройкой.
В частном секторе ГНБ помогает провести ВОЛС к дому или группе домов без разрушения подъездной дороги и благоустроенного участка. На промышленных объектах технология используется для прокладки связи между корпусами, складскими зонами, КПП, серверными, насосными станциями, постами охраны и другими точками подключения.
Где технология применяется чаще всего
- под дорогами и внутрипоселковыми проездами;
- под железнодорожными путями и насыпями;
- под тротуарами, парковками и площадками;
- под газонами, клумбами и благоустроенной территорией;
- под оврагами, ручьями и небольшими водными преградами;
- на участках с плотным расположением инженерных сетей.
Для каждого ландшафта подбирается своя глубина бурения, траектория и состав работ. Если рядом проходят водопровод, канализация, газопровод, электрокабель или теплотрасса, маршрут дополнительно уточняется по исполнительной документации и фактическим данным на месте.
Этапы прокладки ВОЛС методом ГНБ
Прокладка ВОЛС методом ГНБ состоит из нескольких последовательных этапов. Их соблюдение помогает избежать отклонений от маршрута, повреждения кабеля и проблем при сдаче линии в эксплуатацию. Чем сложнее участок, тем важнее проектная подготовка, геология и согласования.
1. Проектирование маршрута
Разрабатывается проект, где указываются маршрут линии, глубина бурения, вид трубопровода для кабеля, диаметр футляра, точки входа и выхода, длина перехода, допустимые радиусы изгиба, способ протяжки и другие характеристики. На этом этапе также учитывается будущая нагрузка на сеть, возможность резервирования каналов и особенности подключения к существующей инфраструктуре связи.
2. Геологические исследования
Проводятся геологические исследования грунта. Специалисты определяют состав породы, плотность, влажность, наличие камней, песчаных прослоек, глины, насыпных грунтов и грунтовых вод. Эти сведения помогают подобрать буровой инструмент, раствор, мощность установки и параметры проходки. Для ВОЛС это важно, потому что канал должен быть ровным и безопасным для дальнейшей протяжки трубы.
3. Согласования и разрешения
Проект передается в местные разрешительные органы для согласования и получения разрешения на монтаж линии. Также проводятся согласования с владельцами участков, по которым будет проходить трасса. При необходимости уточняются условия работ возле дорог, сетей электроснабжения, водопровода, канализации, газовых коммуникаций и других объектов.
4. Подготовка площадки

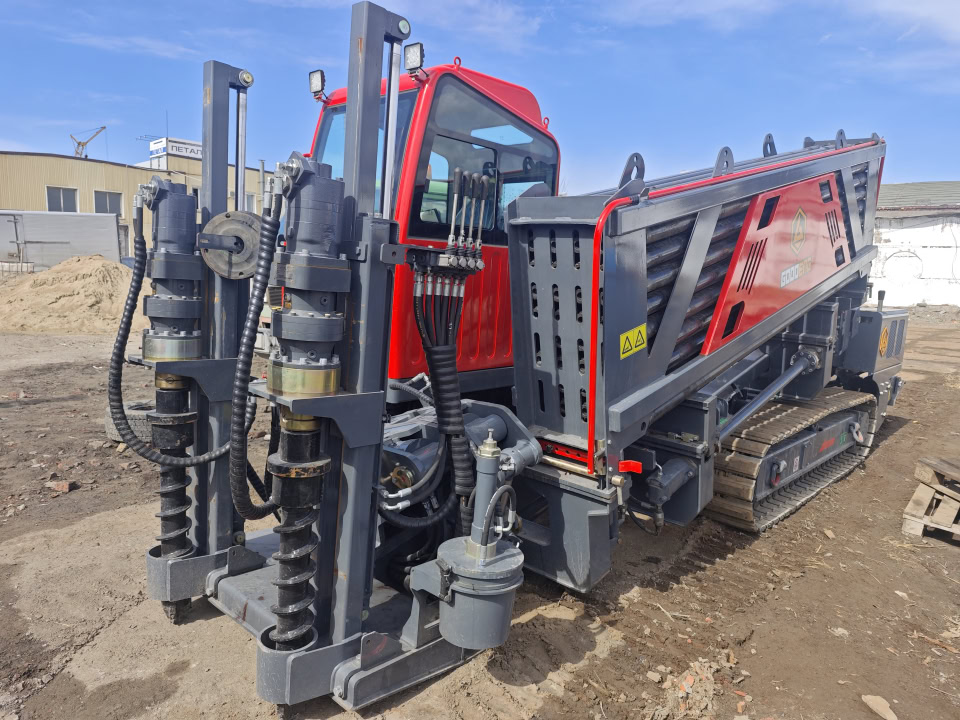

Готовится площадка, подбирается и устанавливается оборудование, размечается маршрут бурения на поверхности грунта. На объект доставляются трубы, кабель, буровой инструмент, локатор, штанги и вспомогательные материалы. Создаются стартовый и выходной приямки, размеры которых зависят от длины перехода, диаметра трубы и условий протяжки.
5. Бурение и формирование канала
Формируется пилотная скважина, после чего канал в грунте расширяется до нужного диаметра. Оператор контролирует направление буровой головки с помощью локационного оборудования. Это позволяет выдержать проектную траекторию, обойти препятствия и вывести инструмент в заданной точке. При необходимости применяется расширитель, чтобы подготовить скважину под протяжку защитной трубы.
6. Протяжка труб и кабеля
Внутри скважины прокладываются трубы и волоконно-оптический кабель. В некоторых случаях сначала протягивается футляр, а затем в него заводится ВОЛС. Пространство вокруг может заполняться специальными материалами, если это предусмотрено проектом. На этом этапе важно контролировать тяговое усилие, чтобы не повредить кабель и не нарушить целостность защитной оболочки.
7. Завершение и проверка линии
Техника вывозится с площадки, убирается мусор, восстанавливается поверхность грунта. Затем проводится тестирование линии, проверяется целостность ВОЛС, готовится отчет о выполненных работах. Заказчик получает результат в виде проложенной подземной линии связи, которая защищена от внешних воздействий и готова к дальнейшему подключению.
Нормативные документы для прокладки ВОЛС
Прокладка ВОЛС методом ГНБ выполняется с учетом строительных, проектных и отраслевых требований. Для заказчика это важно, потому что правильно оформленный проект, согласования и исполнительная документация снижают риск переделок, повреждения существующих сетей и проблем при сдаче линии связи в эксплуатацию.
При проектировании и монтаже могут учитываться следующие нормативные документы:
- СП 249.1325800.2016 — основной документ по проектированию и строительству подземных коммуникаций методом горизонтального направленного бурения;
- СП 341.1325800.2017 — применяется при проектировании и строительстве подземных инженерных коммуникаций открытым и закрытым способом;
- СП 42.13330.2016 — используется при определении расстояний между инженерными сетями в городской и сельской застройке;
- ГОСТ Р 21.703-2020 — регламентирует оформление рабочей документации для проводных средств связи;
- РД 45.120-2000 — содержит нормы технологического проектирования линейно-кабельных сооружений местных сетей связи.
Конкретный перечень документов зависит от участка, типа грунта, наличия дорог, железнодорожных путей, действующих коммуникаций и требований владельцев территории.
На практике перед началом работ уточняются технические условия, выполняются инженерные изыскания, согласовывается трасса и подбирается защитная труба для кабеля. После завершения ГНБ обычно оформляется исполнительная схема, проводится проверка ВОЛС и подготавливается отчет о выполненных работах.
