ГНБ прокол применяют для бестраншейной прокладки трубопроводов, футляров и кабельных линий под автомобильными дорогами, дворами, железнодорожными путями, благоустроенными территориями и другими препятствиями. ГНБ позволяет выполнить прокол без вскрытия покрытия и масштабных земляных работ. Для заказчика это означает меньше согласований по восстановлению территории, сокращение сроков и снижение затрат на демонтаж асфальта, плитки или озеленения. Выполняем ГНБ для частных, коммерческих и промышленных объектов с предварительным расчетом траектории, диаметра и требуемого тягового усилия.
ГНБ прокол для прокладки труб и футляров

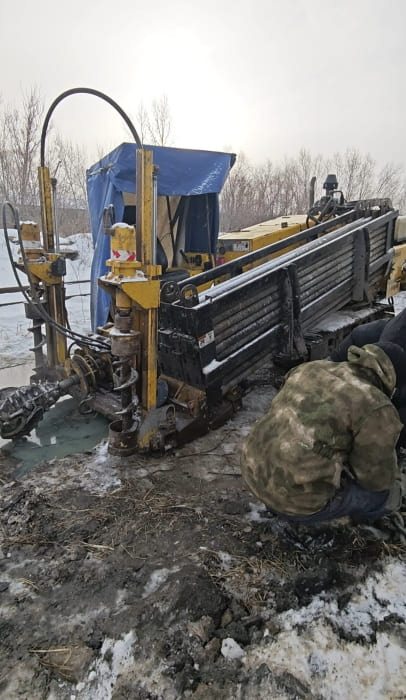

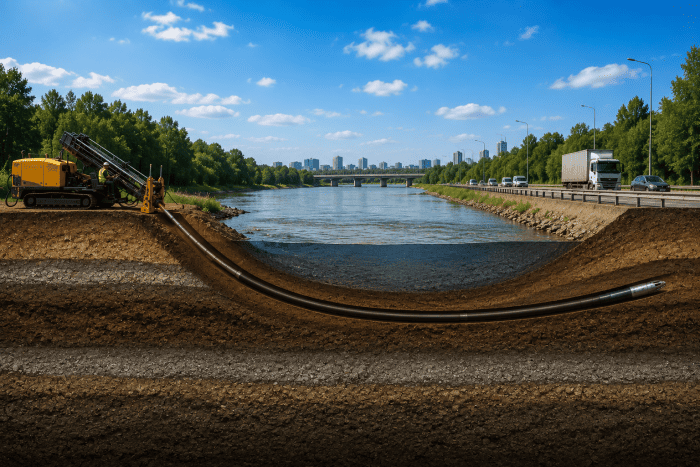

ГНБ используется там, где традиционная траншея технически неудобна, слишком дорогая или невозможна. Прокол выполняется по заранее рассчитанной подземной траектории. Сначала буровая головка проходит пилотный канал, затем при необходимости выполняется расширение, после чего в сформированную скважину затягивается труба. В зависимости от проекта ГНБ позволяет прокладывать ПНД, полиэтиленовые и стальные трубопроводы, а также защитные футляры для кабелей.
На практике длина одного перехода может составлять от нескольких метров до 100–300 м и более. Диаметр прокладываемой трубы выбирается по назначению объекта и характеристикам применяемой установки. Для небольших переходов используется компактное ГНБ оборудование, а для протяжки крупных труб необходима установка с повышенным тяговым усилием. ГНБ прокол особенно востребован при устройстве водопровода, канализации, газовых линий, электроснабжения и связи.
- переходы под автомобильными дорогами и проездами;
- прокладка водопровода и напорной канализации;
- прокладка теплосетей в защитных футлярах;
- устройство каналов для силовых и слаботочных кабелей;
- прокладка труб через благоустроенные территории;
- бестраншейные переходы под насыпями, парковками и площадками.

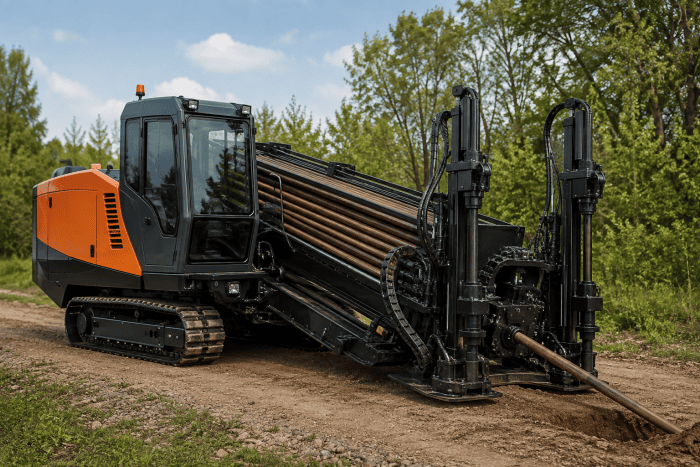

Как выполняется прокол методом ГНБ
Перед началом работ изучается место будущего перехода, существующие коммуникации и доступная площадка для размещения буровой установки. Проектирование особенно важно на участках с плотной инженерной инфраструктурой. Необходимо определить точку входа, точку выхода, глубину, допустимый радиус изгиба трубы и положение существующих сетей. Для перехода длиной 40–80 м даже небольшое отклонение угла может привести к заметному смещению точки выхода, поэтому ГНБ выполняется с контролем положения буровой головки.
- Подготавливается площадка и выполняется привязка трассы ГНБ.
- Буровая головка входит в грунт под расчетным углом.
- Пилотный прокол проходит по заданной траектории.
- К буровой колонне присоединяется расширитель.
- Канал увеличивается до требуемого диаметра.
- В подготовленный канал затягивается трубопровод или футляр.
Такой способ позволяет выполнить прокол под дорогой без разрушения проезжей части. Во время пилотного прохода оператор получает данные о глубине, направлении и положении инструмента и корректирует траекторию. Метод ГНБ предусматривает последовательное формирование канала, поэтому диаметр скважины увеличивается постепенно. При больших диаметрах может потребоваться несколько проходов расширителя.
ГНБ особенно выгодно на объектах, где стоимость восстановления асфальта, дорожного основания, тротуара или благоустройства сопоставима со стоимостью самого бестраншейного перехода.
Диаметр, длина и глубина перехода
Параметры ГНБ рассчитываются индивидуально. Небольшой прокол длиной 10–30 м может выполняться малогабаритной установкой, если позволяют грунты и диаметр трубы. Для переходов 50–150 м требуется больший запас буровых штанг, тягового усилия и производительности. Более мощное оборудование используют при протяжке тяжелых труб или создании крупного канала. Рабочая глубина определяется препятствием и расположением действующих сетей. Под автомобильной дорогой прокол обычно располагают ниже конструктивных слоев дорожной одежды и существующих коммуникаций с учетом требований проекта.
Диаметр расширения всегда больше наружного диаметра затягиваемой трубы. Запас необходим для свободной протяжки, циркуляции бурового раствора и снижения сопротивления. Конкретное соотношение зависит от грунта, длины ГНБ и типа трубопровода. Слишком маленький канал резко увеличивает нагрузку при протяжке, а чрезмерное расширение увеличивает объем работ и расход материалов.
Стоимость ГНБ и расчет работ
Расценки на ГНБ нельзя корректно определить только по количеству метров. На стоимость влияет длина перехода, диаметр трубы, материал, геология, глубина, количество расширений и условия размещения техники. Прокол длиной 20 м на свободной площадке и переход такой же длины среди существующих сетей требуют разного объема подготовки. Дополнительно учитываются сварка ПНД, котлованы, доставка техники, расход бурового раствора и подготовка трубы к протяжке.
Для предварительного расчета желательно сообщить длину ГНБ, требуемый диаметр, назначение трубопровода и адрес объекта. Если имеется схема или топографическая съемка, ее можно использовать для оценки условий. После изучения исходных данных определяется подходящая установка, ориентировочная продолжительность и технологическая схема.
| Параметр | Что учитывается |
|---|---|
| Длина ГНБ | Расстояние между точками входа и выхода, запас траектории |
| Диаметр | Размер трубы, футляра и требуемого расширения |
| Грунт | Песок, суглинок, глина, включения и водонасыщенность |
| Площадка | Место для установки, штанг, трубы и техники |
| Сети | Глубина и расположение действующих коммуникаций |
Что требуется от заказчика перед началом ГНБ
Для безопасного выполнения перехода необходимо заранее определить границы участка и предоставить имеющиеся сведения о подземных сетях. Если рядом проходит водопровод, газ, электрический кабель или канализация, расположение необходимо уточнить до начала бурения. В сложных местах может потребоваться шурфование. Иногда стартовая или приемная точка располагается рядом с существующим сооружением либо используется колодец, однако возможность такого решения определяется размерами рабочей зоны и характеристиками техники.
Перед выездом желательно подготовить план с предполагаемым направлением ГНБ. Чем точнее исходные данные, тем проще подобрать технологию и избежать дополнительных работ. Установка должна иметь пространство для позиционирования, а со стороны протяжки необходимо предусмотреть место для подготовки трубопровода. Длинную ПНД трубу обычно сваривают заранее в единую плеть, чтобы прокол и последующая протяжка выполнялись без остановок.
Почему заказывают ГНБ вместо открытой траншеи
Главное преимущество ГНБ — возможность пересечь препятствие практически без вмешательства в поверхность. Не требуется перекрывать всю дорогу, разбирать десятки квадратных метров покрытия и затем выполнять полноценное восстановление. Прокол уменьшает объем грунта и локализует работы в районе стартовой и приемной площадок. На загруженных территориях это существенно упрощает организацию строительства.
ГНБ также позволяет вести коммуникации на расчетной глубине по плавной траектории. При правильно выбранном оборудовании и подготовке прокол выполняется с высокой точностью, а готовый трубопровод не имеет соединений непосредственно под дорогой. Для ПНД это особенно удобно: заранее сваренная плеть протягивается через весь переход целиком.
- минимальное повреждение благоустройства;
- не требуется сплошная траншея по всей длине;
- сокращается объем обратной засыпки;
- можно пересекать дороги и инженерные сооружения;
- ГНБ подходит для новых линий и защитных футляров;
- площадь строительной зоны значительно меньше.
Заказать прокол ГНБ
Чтобы рассчитать ГНБ, отправьте схему участка или основные параметры перехода: адрес, длину, диаметр и назначение трубы. Специалист оценит возможность выполнения прокола, необходимую мощность техники, ориентировочное количество расширений и условия протяжки. Если исходных данных недостаточно, выполняется осмотр площадки. Такой подход позволяет заранее определить технологические ограничения и сформировать понятную стоимость до начала основных работ.
Выполняем ГНБ для инженерных сетей различного назначения — от небольших вводов на участок до протяженных переходов под дорогами и промышленными территориями. Подбираем технику под конкретный прокол, контролируем траекторию бурения и выполняем протяжку подготовленного трубопровода. Для расчета достаточно предоставить основные данные объекта — после этого можно определить оптимальный вариант ГНБ и подготовить коммерческое предложение.
