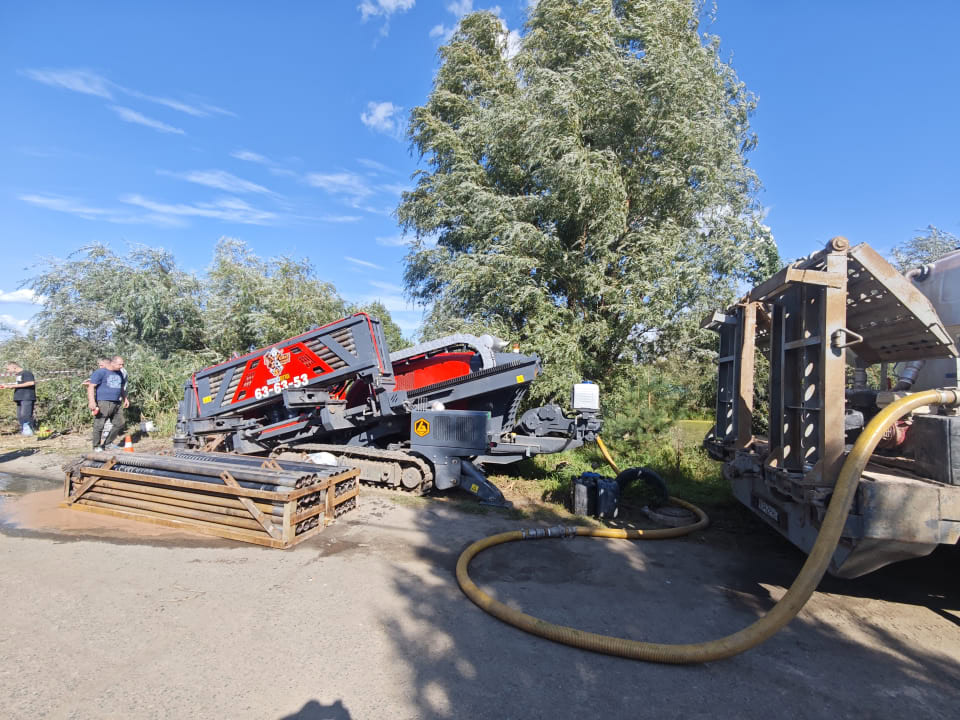

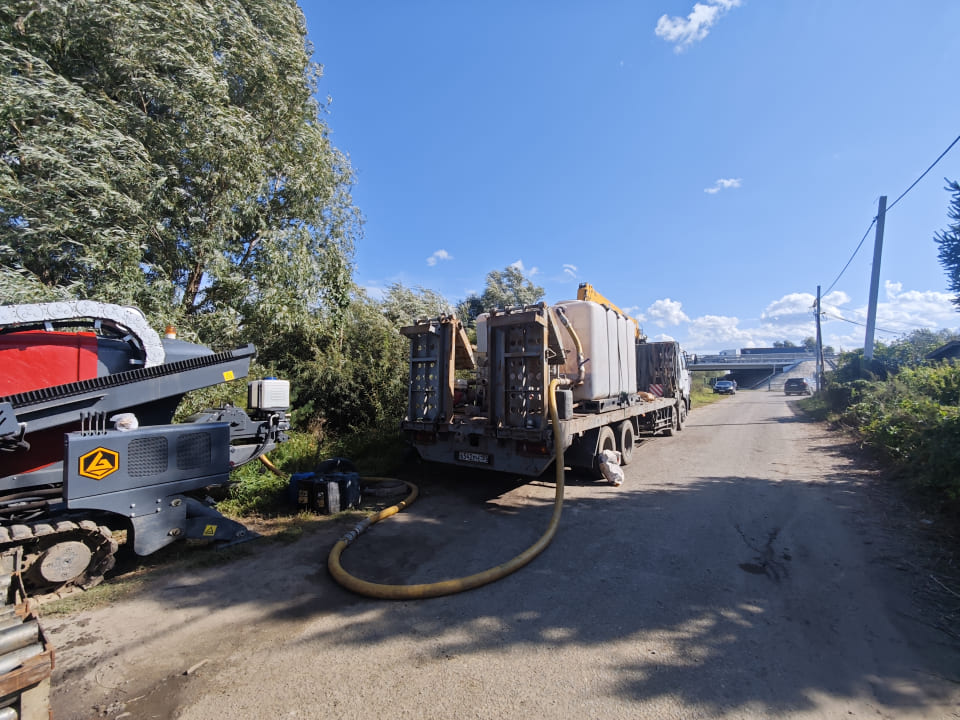

В СНТ «Тепличный-2» специалисты выполнили масштабные работы по прокладке водопровода методом горизонтального направленного бурения. Общая протяженность трассы составила 2 150 метров. Для строительства водопровода использовалась ПНД-труба диаметром 160 мм SDR 13,6.
Основной особенностью объекта стали сложные грунтовые условия. Значительная часть трассы проходила через обводненный песок, а в зоне производства работ располагались действующие инженерные коммуникации. Несмотря на эти факторы, весь предусмотренный объем работ был выполнен всего за 9 дней.
Задача
Перед нашей командой стояла задача выполнить монтаж водопровода протяженностью более 2 километров с минимальным вмешательством в существующую территорию СНТ.
- объект — СНТ «Тепличный-2»;
- назначение трубопровода — водопровод;
- технология — горизонтальное направленное бурение;
- общая протяженность трассы — 2 150 м;
- диаметр трубопровода — 160 мм;
- материал — ПНД;
- характеристика трубы — SDR 13,6;
- грунт — обводненный песок;
- дополнительные условия — наличие действующих коммуникаций;
- срок выполнения работ — 9 дней.
Применение метода ГНБ позволило организовать прокладку водопровода без разработки непрерывной траншеи по всей длине трассы. Для СНТ это особенно важно: технология дает возможность значительно уменьшить объем земляных работ и воздействие строительной техники на существующую территорию.
Сложные грунтовые условия
Одной из главных особенностей объекта стал обводненный песчаный грунт. Работа в таких условиях требует постоянного контроля процесса бурения. Насыщенный водой песок менее стабилен, чем плотные связные грунты, поэтому при прохождении скважины необходимо учитывать вероятность осыпания и изменения состояния бурового канала.
При общей длине водопровода 2 150 метров работа выполнялась последовательно, с учетом фактического состояния грунта на отдельных участках. Параметры бурения подбирались таким образом, чтобы обеспечить стабильное прохождение инструмента и последующее протягивание ПНД-трубы диаметром 160 мм.
Отдельное внимание уделялось контролю траектории. Метод горизонтального направленного бурения позволяет отслеживать положение буровой головки и корректировать направление проходки, что особенно важно на территории с существующей инженерной инфраструктурой.
Работа рядом с действующими коммуникациями
Дополнительную сложность создавали коммуникации, расположенные на пути проектируемого водопровода. При выполнении ГНБ недостаточно просто пройти необходимое расстояние — требуется выдержать безопасную траекторию и не допустить повреждения существующих сетей.
Перед прохождением сложных участков учитывалось расположение коммуникаций, после чего выбирались параметры траектории бурения. Такой подход позволил выполнить монтаж нового трубопровода без повреждения находящихся рядом инженерных сетей.

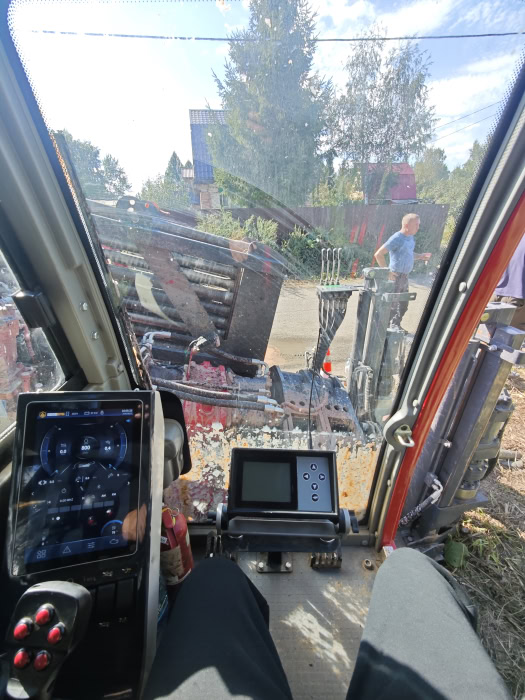

На подобных объектах управляемость буровой головки становится одним из ключевых преимуществ технологии ГНБ. Оператор может контролировать направление движения инструмента под землей и корректировать траекторию непосредственно в процессе выполнения пилотной скважины.
Прокладка ПНД-трубы 160 мм SDR 13,6
Для водопровода была использована ПНД-труба диаметром 160 мм SDR 13,6. После подготовки очередного участка скважины выполнялось протягивание подготовленного трубопровода по сформированному буровому каналу к заранее подготовленному приямку, в котором произвели монтаж колодца. На протяжении всей трассы прокладки подопровода выполнен монтаж 7 колодцев.
Применение ПНД-труб хорошо сочетается с технологией горизонтального направленного бурения. Трубопровод способен воспринимать нагрузки, возникающие при протягивании, а соединенные участки позволяют формировать протяженные линии с минимальным количеством соединений непосредственно под землей.
При выполнении работ важно учитывать не только диаметр готового трубопровода, но и характеристики грунта, длину конкретного перехода, допустимый радиус изгиба трубы и тяговое усилие. На объекте в СНТ «Тепличный-2» эти параметры контролировались на протяжении всего процесса монтажа.
Результат: 2,15 метров водопровода за 9 дней
Несмотря на обводненный песок, большую общую протяженность трассы и наличие существующих коммуникаций, работы были завершены за 9 дней.
За это время методом горизонтального направленного бурения был выполнен монтаж 2 150 метров водопровода из ПНД-трубы диаметром 160 мм SDR 13,6.
Средний темп работ по общей протяженности объекта составил около 239 метров трассы в сутки. Фактическая производительность на отдельных участках различалась в зависимости от грунтовых условий, расположения коммуникаций и особенностей конкретного перехода.
В результате заказчик получил проложенный водопровод в согласованные сроки. Работы на объекте завершены, заказчик остался доволен результатом.
Ключевой результат объекта: 2,15 км водопровода диаметром 160 мм проложено методом ГНБ в сложном обводненном песчаном грунте за 9 дней.
Этот объект показывает возможности горизонтального направленного бурения при строительстве протяженных инженерных сетей даже в непростых грунтовых условиях. Правильно подобранная технология, контроль траектории и организация работ позволяют проходить участки с существующими коммуникациями и выполнять значительные объемы прокладки трубопровода в сжатые сроки.
