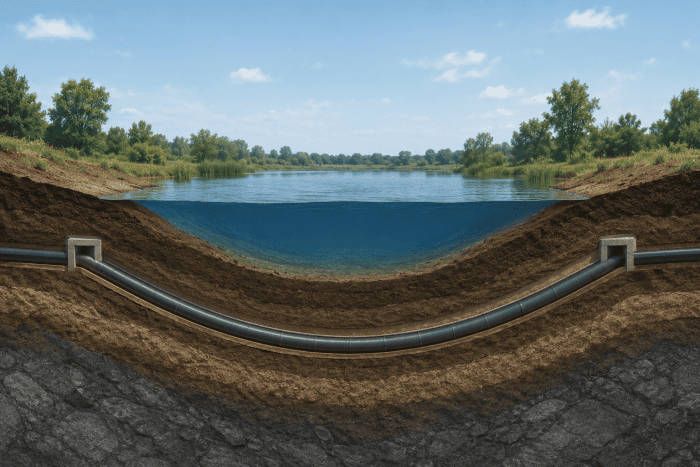

Прокладка дюкера применяется на участках, где трубопровод необходимо провести ниже существующего препятствия: автомобильной дороги, железнодорожных путей, реки, канала, оврага или действующих инженерных сетей. Дюкер представляет собой напорный участок трубопровода, трасса которого опускается ниже основной отметки, проходит под препятствием и затем поднимается до проектного уровня. Такая схема используется для водоснабжения, напорной канализации, технических трубопроводов и других систем транспортировки жидкостей.
Прокладка дюкера под дорогами, водоемами и сооружениями
Компания выполняет прокладку дюкера закрытым способом с минимальным вмешательством в благоустройство территории. В большинстве случаев для строительства перехода применяется технология горизонтально направленного бурения. Метод позволяет проложить дюкер без вскрытия дорожного полотна, остановки движения и разработки протяженной траншеи. На площадке подготавливаются только рабочие зоны для буровой установки, сварки труб и размещения вспомогательной техники.
Диаметр дюкера, глубина заложения и длина перехода определяются после изучения участка. На практике длина закрытого перехода может составлять от 20 до 300 метров, а диаметр прокладываемого трубопровода — от 63 до 900 мм. Точные параметры зависят от характеристик грунта, назначения сети, рельефа, допустимого радиуса изгиба трубы и расположения существующих коммуникаций.
Прокладка дюкера методом ГНБ позволяет сохранить дорожное покрытие, сократить объем земляных работ и выполнить переход без длительного перекрытия объекта.
Где требуется устройство подземного перехода
Прокладка дюкера востребована при строительстве наружных инженерных сетей в городской застройке, промышленной зоне и за пределами населенных пунктов. Дюкер проектируют там, где обычное траншейное строительство технически невозможно, экономически невыгодно или связано с риском повреждения существующей инфраструктуры. Например, прокол под дорогой позволяет не демонтировать асфальт, бордюры и элементы ливневой канализации, а также избежать последующего восстановления проезжей части.
Чаще всего прокладка дюкера выполняется для следующих объектов:
- напорной и самотечной канализации;
- хозяйственно-питьевого и технического водоснабжения;
- водоотводящих и мелиоративных систем;
- переходов под реками, ручьями и дренажными каналами;
- трубопроводов промышленных предприятий;
- футляров для кабельных и иных инженерных линий.
Если сеть пересекает водный объект, дюкер обычно располагают ниже расчетной отметки дна с учетом возможного размыва грунта. При пересечении дороги глубину выбирают так, чтобы буровой канал находился ниже дорожной одежды, оснований, водопропускных сооружений и ранее уложенных сетей. Обычно минимальная глубина уточняется расчетом, а фактическое положение трассы контролируется локатором в процессе бурения.
В отдельных проектах предусматривается не одна, а две параллельные нитки дюкера. Резервная линия позволяет проводить обслуживание или ремонт без полной остановки системы. Для подключения перехода могут потребоваться камеры, запорная арматура и монтаж колодцев с обеих сторон препятствия.
Как выполняется прокладка дюкера методом ГНБ
Работы начинаются не с бурения и прокладки, а с обследования территории. Специалисты определяют границы рабочей зоны, проверяют высотные отметки, изучают геологическое строение и выявляют подземные коммуникации. На основании полученных данных выполняется проектирование профиля дюкера. В документации указываются точка входа, точка выхода, глубина, угол забуривания, радиус изгиба, диаметр скважины и характеристики трубопровода.
Непосредственная прокладка дюкера включает несколько последовательных этапов:
- Подготовка площадки и размещение буровой техники.
- Сварка плети дюкера проектной длины.
- Бурение пилотной скважины по расчетной траектории.
- Расширение канала до необходимого диаметра.
- Протягивание подготовленного трубопровода.
- Подключение дюкера и проведение испытаний.
Во время пилотного прохода оператор управляет буровой головкой, а специалист локации контролирует глубину, направление и угол движения инструмента. Корректировка траектории выполняется непосредственно в грунте. Допустимое отклонение зависит от проекта и условий площадки, однако постоянный контроль позволяет точно вывести инструмент в расчетную точку.
После пилотного бурения скважина увеличивается расширителем. Диаметр канала обычно принимают на 20–50% больше наружного диаметра трубы. Это снижает сопротивление при протягивании дюкера и уменьшает нагрузку на сварные соединения. Для стабилизации стенок скважины и выноса разрушенного грунта применяется буровой раствор.
Подготовка и протягивание трубопровода
Плеть дюкера собирают на поверхности до начала протягивания. Для полиэтиленовых труб применяется стыковая сварка с контролем температуры нагревателя, давления осадки и времени охлаждения соединения. Длина подготовленной плети соответствует протяженности перехода с технологическим запасом для подключения. Перед затягиванием проверяется целостность трубы, качество сварных стыков и состояние рабочего инструмента.
К расширителю дюкер присоединяют через вертлюг, который предотвращает передачу вращения на трубопровод. Протягивание выполняется плавно, без резких рывков и остановок. Усилие контролируется по приборам буровой установки. Для полиэтиленовой трубы особенно важно не превышать допустимую нагрузку, рассчитанную с учетом диаметра, толщины стенки, марки материала и длины перехода.
После выхода плети выполняется установка запорных узлов, соединение с основной сетью и герметизация вводов. Когда подключение производится через колодец, его размеры должны обеспечивать доступ к арматуре и возможность обслуживания дюкера. Завершающий этап включает промывку, гидравлические испытания и исполнительную съемку фактической трассы.
Трубы и оборудование для строительства перехода
Для прокладки дюкера чаще всего используют полиэтиленовые трубы ПЭ100 или ПЭ100-RC. Материал устойчив к коррозии, допускает изгиб по плавной траектории и имеет сварные соединения, прочность которых сопоставима с прочностью самой трубы. Для напорных систем применяют изделия с подходящим показателем SDR. Например, при повышенном внутреннем и внешнем давлении проект может предусматривать SDR 11 или SDR 13,6, а при менее значительных нагрузках — SDR 17.
В отдельных случаях дюкер выполняют из стальной трубы. Такое решение выбирают с учетом температуры транспортируемой среды, давления, механической нагрузки и требований заказчика. Стальной участок нуждается в антикоррозионной защите, тщательном контроле сварных соединений и расчете минимального радиуса изгиба.

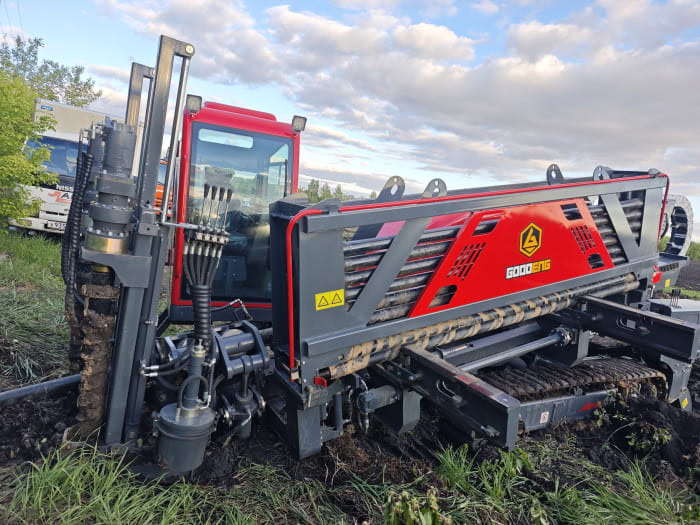

Для выполнения переходов используется оборудование с тяговым усилием от 3,5 до 36 тонн. Малогабаритная установка подходит для стесненных площадок и дюкера небольшой длины. Более мощная техника применяется при значительном диаметре, сложных грунтах и протяженности до 300 метров. Конкретная буровая машина подбирается по расчетному усилию протягивания с обязательным техническим запасом.
Дополнительно на объекте могут использоваться:
- локационная система для контроля положения буровой головки;
- смесительный узел для приготовления бурового раствора;
- расширители диаметром от 150 до 1200 мм;
- сварочное оборудование для полиэтиленовых труб;
- экскаватор или погрузчик для подготовки рабочих котлованов;
- насосы для удаления воды из приямков.
От чего зависят расценки на прокладку дюкера
Стоимость дюкера нельзя точно определить только по цене одного погонного метра. Расценки формируются после изучения трассы, задания на подключение и данных инженерных изысканий. Два перехода одинаковой длины могут существенно различаться по стоимости из-за диаметра трубы, состава грунта, глубины, количества расширений и условий размещения техники.
На итоговую цену прокладки влияют:
- длина и наружный диаметр дюкера;
- тип трубы, толщина стенки и класс давления;
- песчаный, глинистый, водонасыщенный или каменистый грунт;
- количество пересекаемых сетей и необходимость шурфования;
- объем земляных, сварочных и монтажных работ;
- расстояние до объекта и условия доставки техники;
- необходимость устройства камер и подключения к действующей сети.
Для предварительного расчета заказчику желательно предоставить план участка, длину перехода, предполагаемый диаметр и назначение трубопровода. После выезда специалиста составляется техническое решение и смета. В ней отдельно учитываются материалы, бурение, расширение скважины, протягивание дюкера, сварка, испытания и восстановление рабочих площадок.
Заказать прокладку дюкера под ключ
Прокладка дюкера под ключ включает обследование участка, разработку траектории, подготовку труб, бурение, протягивание и подключение. Один подрядчик отвечает за весь комплекс работ, поэтому заказчику не требуется отдельно искать геодезистов, сварщиков, операторов буровой установки и монтажную бригаду.
До начала строительства согласовываются технические параметры дюкера, график, границы площадки и порядок взаимодействия с владельцами действующих сетей. Способ производства выбирается с учетом реальных условий объекта. При необходимости выполняются контрольные шурфы, уточняется положение коммуникаций и корректируется профиль перехода.
Чтобы заказать расчет, передайте схему участка или укажите адрес объекта, назначение трубопровода, ориентировочную длину и требуемый диаметр. Специалисты оценят возможность выполнения ГНБ, подберут установку и подготовят коммерческое предложение. Грамотно выполненная прокладка дюкера обеспечивает герметичность перехода, стабильную работу сети и сохранность расположенных над трассой объектов.
