Прокладка футляров под кабель: технология и назначение
Прокладка футляров под кабель применяется там, где кабельную линию нужно защитить от давления грунта, влаги, подвижек основания, механических повреждений и внешних нагрузок. Футляр создает прочный защитный канал, внутри которого затем размещают силовой, слаботочный, оптоволоконный или иной кабель. Такой подход особенно важен при пересечении автомобильных дорог, железнодорожных путей, промышленных площадок, благоустроенных территорий, дворов, тротуаров и зон с плотной инженерной застройкой.

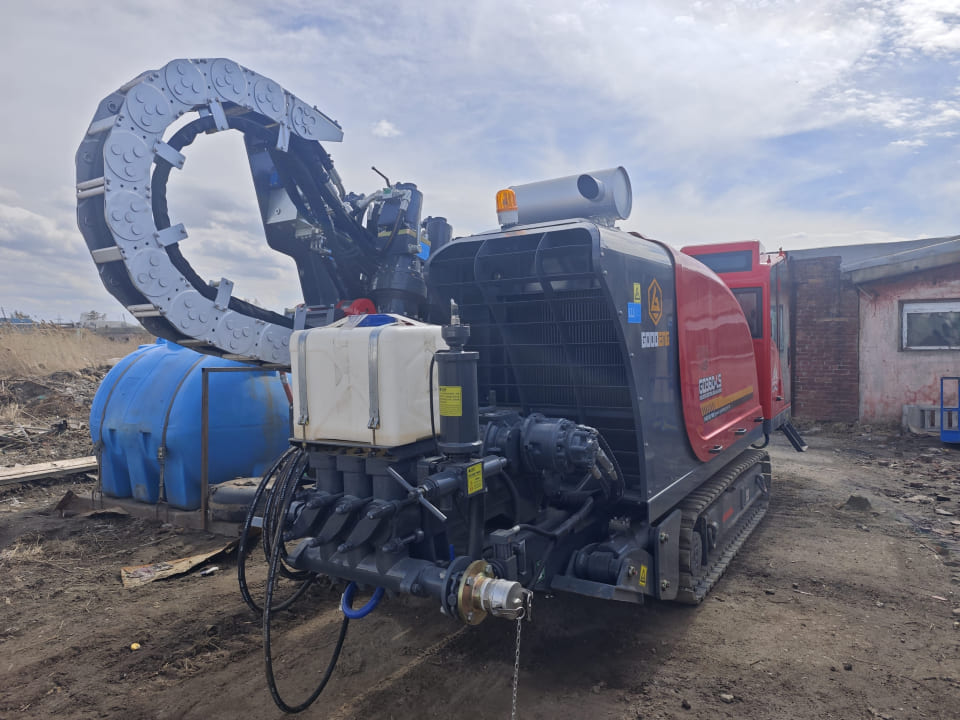

Прокладка футляров под кабель методом ГНБ позволяет выполнить работы без сплошной раскопки. ГНБ снижает объем земляных работ, помогает сохранить покрытие, не останавливать движение и аккуратно пройти под препятствием по заранее рассчитанной траектории. Для коммерческих, коммунальных и промышленных объектов это особенно важно, потому что прокладка выполняется быстрее, с меньшим влиянием на территорию и с контролем глубины прохождения.
Футляр под кабель нужен не только для защиты линии, но и для удобного обслуживания: при грамотном проектировании кабель можно заменить или дополнительно протянуть без повторного вскрытия участка.
Ключевые этапы и правила технологии
Прокладка футляров под кабель начинается не с бурения, а с подготовки. Специалисты изучают схему участка, расположение существующих коммуникаций, тип грунта, глубину пересечений, требования проекта и условия доступа техники. На этом этапе важно определить диаметр футляра, материал трубы, длину перехода, радиус изгиба и точки входа и выхода буровой колонны. ГНБ требует точности, поэтому трасса не выбирается «на глаз»: траектория должна учитывать безопасные расстояния до водопровода, канализации, газопровода, кабельных линий, фундаментов и других подземных объектов.
После подготовки выполняется пилотное бурение. Буровая головка проходит по расчетной линии, а оператор контролирует направление и глубину. Затем канал расширяется риммером до нужного диаметра, после чего футляр протягивается в подготовленную скважину. Прокладка должна выполняться без чрезмерного натяжения трубы, с учетом прочности материала и допустимых нагрузок. Если объект сложный, применяются дополнительные мероприятия: шурфление пересечений, корректировка раствора, усиленный контроль траектории, поэтапное расширение скважины.
Основные этапы работ
Чтобы прокладка футляров под кабель была надежной, порядок действий должен быть последовательным. Ошибки на начальной стадии могут привести к отклонению трассы, повреждению существующих сетей или деформации защитной трубы. Поэтому ГНБ выполняют с учетом проекта, геологии и фактических условий на объекте.
- обследование участка и уточнение расположения подземных коммуникаций;
- выбор диаметра, материала и длины футляра;
- подготовка входного и приемного приямка;
- пилотное бурение по заданной траектории;
- расширение скважины до проектного размера;
- протяжка футляра под кабель;
- контроль результата и подготовка канала к дальнейшей кабельной линии.
Требования к качеству
ГНБ особенно эффективно, когда нужно сохранить покрытие и пройти под препятствием без открытой траншеи. Но технология требует соблюдения правил. Нельзя выбирать футляр только по минимальному диаметру: должен оставаться запас для протяжки кабеля, возможной замены, защитных элементов и удобного обслуживания. Также важно учитывать длину перехода, тип кабеля, количество линий, радиус изгиба и условия эксплуатации.
- траектория должна исключать резкие перегибы;
- глубина прохождения выбирается с учетом нагрузок и существующих сетей;
- материал футляра подбирается под грунт, нагрузку и назначение линии;
- буровой раствор должен стабилизировать скважину и снижать трение;
- после протяжки канал проверяется на пригодность для дальнейшей работы.
Виды футляров и их применение
Прокладка футляров под кабель может выполняться с использованием разных труб. Выбор зависит от назначения кабельной линии, глубины заложения, условий грунта, транспортной нагрузки и требований проекта. На практике часто применяют полиэтиленовые, стальные и комбинированные решения. Для кабельных трасс важны прочность, герметичность, устойчивость к коррозии, гладкость внутренней поверхности и возможность надежной протяжки методом ГНБ.
Полиэтиленовые футляры удобны для большинства кабельных переходов, потому что они устойчивы к влаге, не подвержены коррозии и хорошо подходят для протяжки в скважину. Стальной футляр используют на участках с повышенной нагрузкой, например под дорогами, железнодорожными путями, производственными территориями или зонами, где проектом требуется усиленная механическая защита. Иногда применяют несколько футляров параллельно, если необходимо развести разные кабельные линии или обеспечить резервный канал.
Распространенные варианты
ГНБ позволяет протягивать футляры разного диаметра и длины, но окончательное решение принимается после оценки объекта. Для силовых кабелей обычно предусматривают больший запас по внутреннему сечению, для связи и оптоволокна могут использоваться меньшие защитные каналы. Важно, чтобы прокладка не создавала сложностей при дальнейшей протяжке кабеля и не ограничивала эксплуатацию линии.
- пнд футляр — для кабельных линий связи, электроснабжения, освещения и слаботочных сетей;
- стальной футляр — для участков с высокой внешней нагрузкой и повышенными требованиями к защите;
- многоканальная прокладка — для нескольких кабелей или резервных линий;
- футляр увеличенного диаметра — для сложной протяжки, длинных переходов и будущего обслуживания.
Где особенно важна защита кабеля
Прокладка футляров под кабель востребована на объектах, где кабельная линия проходит через зону риска. Это могут быть дороги с интенсивным движением, въезды на промышленные площадки, складские территории, парковки, железнодорожные насыпи, участки с плотной застройкой и места пересечения с инженерными сетями. Футляр снижает вероятность повреждения кабеля при нагрузках, вибрации, сезонных подвижках грунта и последующих земляных работах.
Преимущества прокладки кабеля методом ГНБ
ГНБ дает возможность выполнять подземный переход без масштабного вскрытия территории. Для заказчика это означает меньше согласований по перекрытию дорог, меньше восстановления асфальта, плитки, газонов и благоустройства. Прокладка футляров под кабель методом ГНБ особенно выгодна на действующих объектах, где нельзя надолго ограничивать проезд, останавливать работу предприятия или нарушать доступ к зданиям.
Еще одно преимущество технологии — точность. Оператор контролирует движение буровой головки, а траектория корректируется в процессе работ. Это позволяет обходить существующие коммуникации и выдерживать расчетную глубину. При правильной подготовке ГНБ подходит для коротких переходов под въездом и для протяженных участков под дорогами, оврагами, зелеными зонами, плотной городской застройкой и промышленными территориями.
Что получает заказчик
Прокладка футляров под кабель через ГНБ помогает сократить затраты не только на земляные работы, но и на восстановление территории. Не требуется разбирать всю линию покрытия, вывозить большой объем грунта, устраивать длинную траншею и затем восстанавливать участок по всей протяженности. Работы сосредоточены в зоне входа и выхода, а основной переход проходит под землей.
- минимальное нарушение благоустройства;
- сохранение движения транспорта и доступа к объектам;
- возможность работы под дорогами, тротуарами, путями и коммуникациями;
- защита кабеля от внешних воздействий;
- снижение объема земляных и восстановительных работ;
- точное прохождение по проектной траектории;
- подготовка надежного канала для эксплуатации кабельной линии.
Метод ГНБ особенно полезен там, где открытая траншея технически сложна, экономически невыгодна или недопустима из-за действующей инфраструктуры.
Когда применяется технология прокладки методом ГНБ
Прокладка футляров под кабель методом ГНБ применяется при строительстве и реконструкции инженерных сетей, подключении объектов к электроснабжению, устройстве линий связи, прокладке оптоволоконных трасс, организации наружного освещения, видеонаблюдения, систем безопасности и слаботочных сетей. Технология подходит для новых объектов и для действующей инфраструктуры, где требуется аккуратно выполнить переход без разрушения покрытия.
ГНБ выбирают, когда на пути кабельной линии находятся автомобильные дороги, железнодорожные пути, тротуары, газоны, парковки, заборы, производственные площадки, частные территории или уже проложенные коммуникации. В таких условиях открытая траншея часто создает больше рисков и расходов, чем бестраншейный способ. Прокладка через защитный футляр позволяет заранее создать безопасный подземный канал и затем использовать его для кабеля.
Типовые объекты
Технология подходит для частных, коммерческих, муниципальных и промышленных задач. На небольших объектах ГНБ помогает пройти под въездом, дорогой или благоустроенным участком. На крупных проектах метод используют для строительства кабельных переходов большой длины, где требуется точность, защита линии и минимальное вмешательство в существующую инфраструктуру.
- прокладка кабеля под автомобильными дорогами и проездами;
- устройство защитных футляров под железнодорожными путями;
- подключение торговых, складских и производственных объектов;
- строительство линий связи и оптоволоконных сетей;
- монтаж кабельных переходов на территориях с благоустройством;
- работы в условиях плотной городской застройки;
- создание резервных каналов для будущего развития сети.
Почему важно доверять работы специалистам
Прокладка футляров под кабель требует опыта в бурении, понимания грунтов, точного расчета траектории и правильного выбора трубы. Недостаточно просто протянуть футляр под землей: он должен соответствовать кабельной линии, выдерживать эксплуатационные нагрузки и не создавать проблем при последующей протяжке. Поэтому перед началом работ оценивают участок, проверяют пересечения, выбирают оборудование, подготавливают буровой раствор и согласуют технические параметры.
Профессиональная прокладка методом ГНБ помогает получить надежный результат без лишних повреждений территории. Такой способ подходит для объектов, где важны сроки, аккуратность, сохранение покрытия и безопасность действующих коммуникаций. При грамотном выполнении футляр служит прочной защитой для кабеля и обеспечивает стабильную работу линии на протяжении всего срока эксплуатации.
