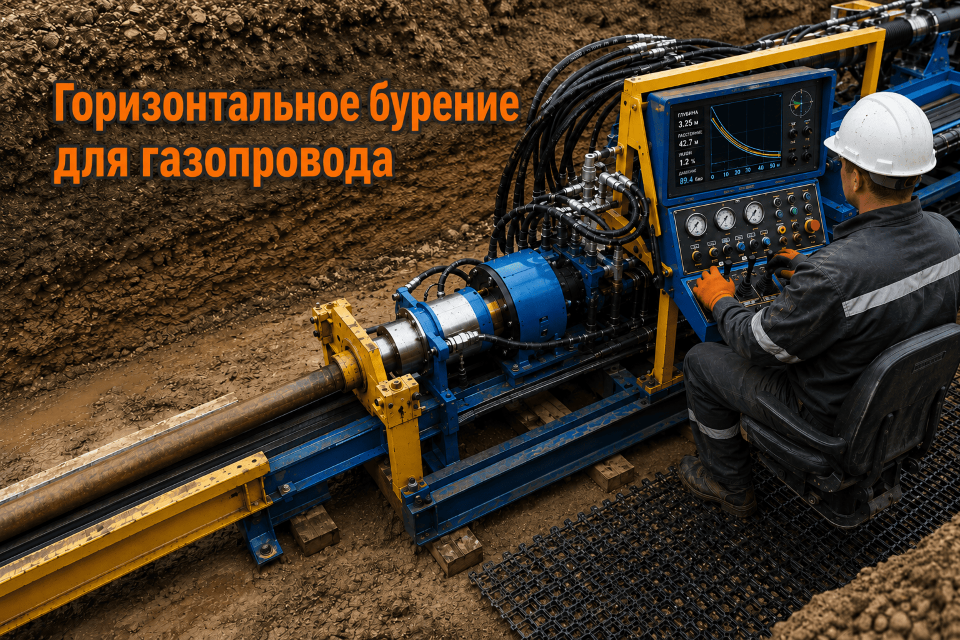

Прокладка газопровода ГНБ: технологии прокладки труб
Прокладка газопровода ГНБ применяется там, где открытая траншея затруднена или экономически невыгодна: под дорогами, железнодорожными путями, благоустроенными территориями, въездами, коммуникациями и природными препятствиями. Такой способ позволяет провести газопровод без масштабного вскрытия грунта, сохранить покрытие, сократить объем земляных работ и уменьшить влияние на движение транспорта или работу объекта.
В основе метода лежит управляемое бурение по заранее рассчитанной траектории. Специалисты подбирают радиус изгиба, глубину прохождения, диаметр скважины, тип буровой установки и состав бурового раствора. Для газовых сетей особенно важны точность, соблюдение проектного уклона, контроль положения буровой головки и правильная подготовка трубы к протяжке.
Классический поточный метод
Классический поточный метод предполагает последовательное выполнение всех операций: подготовку площадки, пилотное бурение, расширение канала и протяжку трубопровода. Прокладка газопровода в этом случае организуется как единый технологический процесс, где каждый этап зависит от предыдущего. Такой подход удобен для участков со сложной трассой, пересечением дорог, плотной застройкой или ограниченным доступом техники.
- проектная траектория выдерживается с помощью локационного контроля;
- канал формируется без сплошной траншеи;
- газопровод протягивается после подготовки скважины нужного диаметра;
- работы можно выполнять рядом с действующими инженерными сетями.
Бестраншейная технология
Бестраншейная технология особенно востребована, когда нужно сохранить асфальт, плитку, зеленые зоны, подъездные пути или территорию предприятия. ГНБ снижает количество согласований, связанных с перекрытием движения и восстановлением покрытия. Прокладка газопровода выполняется через стартовый и приемный котлованы, а основная часть трассы проходит под землей без вскрытия поверхности.
Для газовых сетей метод ГНБ важен не только скоростью выполнения, но и возможностью пройти под препятствием с контролируемой геометрией трассы.
4 этапа технологии ГНБ
Прокладка газопровода ГНБ начинается не с буровой установки, а с инженерной подготовки. До выхода техники на объект изучают проект, геологию, отметки существующих коммуникаций, требования к охранным зонам и условия подъезда. Чем точнее выполнена подготовка, тем ниже риск отклонения буровой головки, повреждения сетей или осложнений при протяжке трубы.

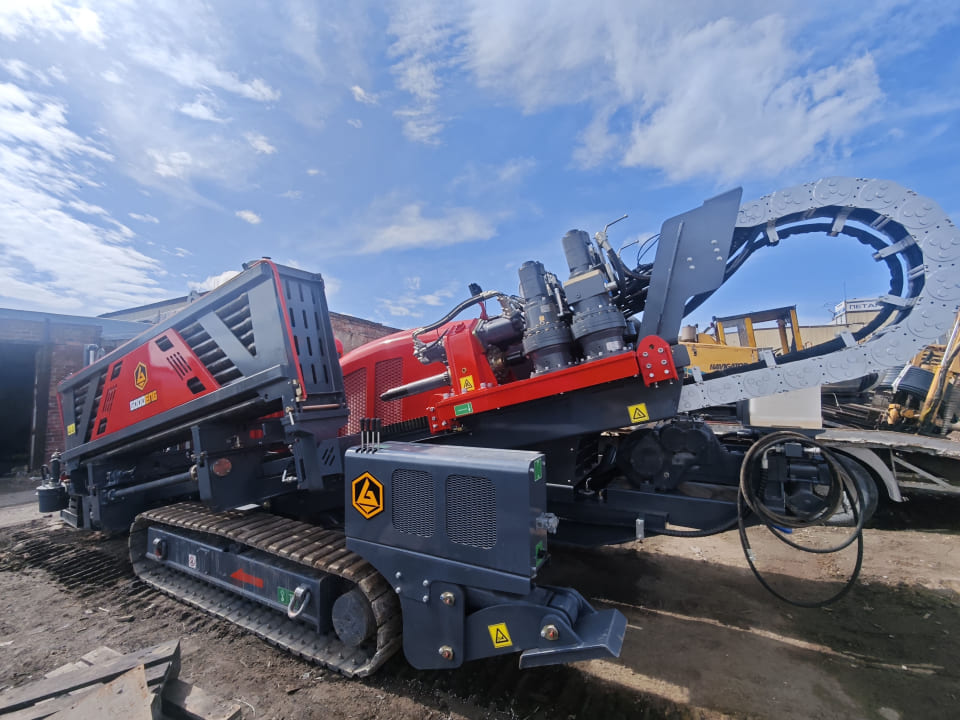

Для газопровода важно учитывать не только длину перехода, но и допустимый радиус изгиба трубы, глубину заложения, тип грунта, уровень грунтовых вод и необходимость футляра. После согласования трассы подбирается установка ГНБ: компактная техника подходит для небольших переходов, а более мощные комплексы применяются на протяженных участках и при увеличенном диаметре.
1. Подготовка и разметка трассы
На первом этапе выполняется вынос оси трассы, проверка пересечений, подготовка стартовой и приемной зон. Специалисты определяют точки входа и выхода, размещение буровой установки, место сварки плети и зону для складирования трубы. Прокладка газопровода требует аккуратной организации площадки, так как труба перед протяжкой должна быть подготовлена без перегибов, загрязнений и повреждений.
2. Пилотное бурение
Пилотное бурение формирует первичный канал по заданной траектории. Оператор управляет буровой головкой, а локационная система показывает глубину, угол и направление движения. ГНБ позволяет корректировать ход бурения в процессе, что особенно важно при проходе под дорогами, зданиями, колодцами, кабельными линиями и трубопроводами.
3. Расширение скважины
После выхода пилотной головки в приемную точку канал расширяют риммером. Диаметр скважины подбирается с запасом относительно наружного диаметра трубы, чтобы протяжка прошла без чрезмерного трения. На этом этапе используется буровой раствор, который стабилизирует стенки канала, выносит шлам и снижает нагрузку на оборудование.
4. Протяжка газопровода
Финальный этап — протяжка подготовленной трубы через расширенный канал. Плеть соединяют с вертлюгом и тянут в направлении буровой установки. Прокладка газопровода ГНБ завершается контролем положения, проверкой целостности, испытаниями и подготовкой исполнительной документации. При необходимости выполняется восстановление небольших рабочих зон, но масштабного благоустройства после траншеи обычно не требуется.
Пример выполнения дорожного перехода методом ГНБ
Одним из реализованных объектов компании СЛиТ Строй стало строительство дорожного перехода методом ГНБ с прокладкой защитных футляров под автомобильной дорогой. Перед началом работ специалисты выполнили инженерную подготовку, уточнили расположение существующих коммуникаций и провели контрольное шурфление в местах пересечения трассы.
Проект предусматривал устройство двух независимых переходов под дорожным полотном. Для каждого перехода выполнялась протяжка стальной гильзы диаметром 560 мм. Длина одной ветки составила 64 метра. После завершения буровых работ и монтажа футляров внутрь каждой гильзы была протянута полиэтиленовая труба ПНД диаметром 315 мм.
В процессе строительства особое внимание уделялось существующим подземным коммуникациям. На трассе перехода было выявлено пересечение со стальной трубой диаметром 600 мм, расположенной на глубине 3,2 метра. Фактическая отметка заложения была подтверждена методом шурфления. Также на участке находилось пересечение с кабельной линией, проходящей на глубине 1,2 метра.
Полученные данные позволили скорректировать траекторию бурения и обеспечить безопасное прохождение подземного перехода без повреждения действующих инженерных сетей. Контроль глубины и положения бурового инструмента осуществлялся на всех этапах выполнения работ, что позволило выполнить строительство перехода в соответствии с проектными требованиями и нормативами.
Две стальные гильзы Ø560 мм, длина каждой ветки 64 м. После монтажа футляров выполнена протяжка труб ПНД Ø315 мм. На трассе перехода учтены пересечения со стальной трубой Ø600 мм на глубине 3,2 м и кабельной линией на глубине 1,2 м.
Какие трубы использовать для газопровода
Для подземных газовых сетей чаще всего применяются полиэтиленовые трубы, рассчитанные на транспортировку газа. Они устойчивы к коррозии, имеют небольшой вес, хорошо подходят для протяжки методом ГНБ и позволяют формировать длинные сварные плети. При выборе учитывают назначение сети, рабочее давление, диаметр, марку полиэтилена, SDR, требования проекта и действующие нормы.
Прокладка газопровода не допускает случайного подбора материалов. Трубы должны соответствовать условиям эксплуатации, иметь подтверждающие документы и быть рассчитаны именно на газовую среду. На ответственных участках также учитывают защиту от механических воздействий, особенности грунта и требования к обозначению трассы.
Основные варианты труб
- полиэтиленовые трубы для газораспределительных сетей;
- стальные трубы при отдельных проектных требованиях;
- трубы в защитном футляре при пересечении дорог и сложных зон;
- секции с усиленной защитой для участков с повышенной нагрузкой.
Полиэтилен удобен для ГНБ благодаря гибкости и возможности сварки в единую плеть. Стальные решения применяются там, где это предусмотрено проектом, условиями давления или требованиями эксплуатирующей организации. При пересечении автомобильных дорог, железнодорожных путей и инженерных коридоров может использоваться футляр, который защищает газопровод от внешних воздействий.
Ключевые преимущества прокладки газопровода методом ГНБ
Прокладка газопровода ГНБ выгодна для заказчиков, которым важно выполнить работы быстро, аккуратно и без разрушения территории. Метод подходит для промышленных площадок, поселковых сетей, коммерческих объектов, частных массивов, дорог и участков со сложной городской инфраструктурой. В отличие от траншейной технологии, ГНБ не требует полного вскрытия трассы и значительно снижает объем последующего восстановления.
Еще одно преимущество — возможность прохода под препятствиями. Газопровод можно проложить под проезжей частью, тротуаром, забором, озелененной зоной, коммуникациями или водоотводными сооружениями. При грамотном проектировании работы выполняются с минимальным вмешательством в существующую среду.
Почему выбирают этот метод
- Сокращение земляных работ и объема вывоза грунта.
- Сохранение дорожного покрытия, газонов, плитки и благоустройства.
- Высокая точность прохождения по проектной траектории.
- Возможность работы в плотной застройке и на действующих объектах.
- Снижение сроков монтажа по сравнению с открытой траншеей.
- Меньше ограничений для транспорта, пешеходов и бизнеса.
Коммерческая выгода для объекта
Прокладка газопровода методом ГНБ помогает уменьшить сопутствующие расходы: не нужно полностью разбирать покрытие, перекрывать большие участки, восстанавливать длинную траншею и надолго выводить территорию из эксплуатации. Для предприятий это особенно важно, потому что монтаж можно организовать без остановки основных процессов и с меньшим влиянием на логистику.
Компания, выполняющая ГНБ, должна иметь подходящую буровую технику, опыт работы с газовыми сетями, специалистов по локации, проектной подготовке и протяжке труб. Такой подход позволяет выполнить прокладку газопровода безопасно, технологично и в соответствии с требованиями конкретного объекта.
