Прокладка теплосетей требуется при строительстве новых объектов, реконструкции инженерных сетей и подключении зданий к централизованному отоплению. Компания выполняет прокладку теплосетей открытым и бестраншейным способом, включая горизонтально направленное бурение. Метод ГНБ позволяет провести трубы под автомобильными дорогами, тротуарами, парковками, железнодорожными путями и благоустроенными территориями без сплошного вскрытия поверхности.
Прокладка теплосетей начинается с изучения проекта, топографической съёмки, расположения действующих коммуникаций и характеристик грунта. Специалисты определяют глубину, длину перехода, диаметр футляра, радиус изгиба и допустимое тяговое усилие. Такой подход снижает риск повреждения труб, кабелей, канализации и водопровода, а также позволяет заранее определить сроки и расценки. Бестраншейная прокладка теплосетей сокращает объём земляных работ, сохраняет дорожное покрытие и позволяет выполнить переход без длительного ограничения движения транспорта.
Когда применяется прокладка теплосетей методом ГНБ

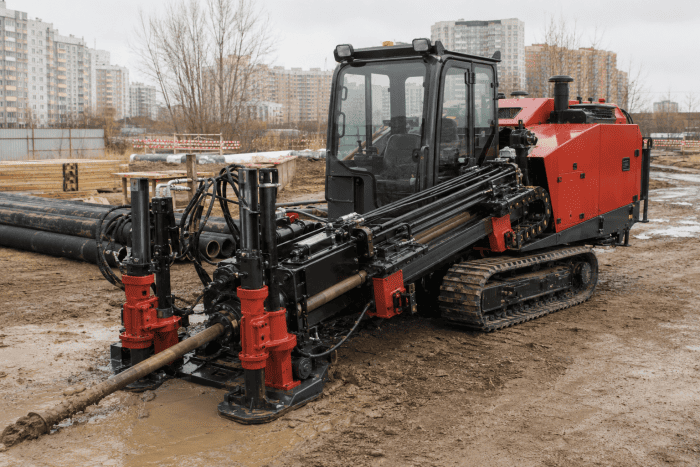

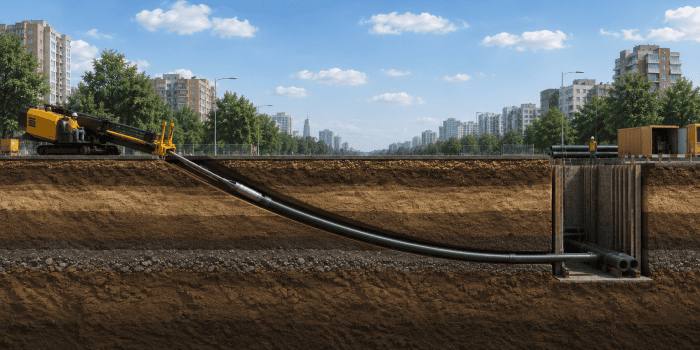

Прокладка теплосетей методом ГНБ особенно эффективна на участках, где разработка протяжённой траншеи затруднена или экономически нецелесообразна. Буровая установка размещается возле стартового приямка, после чего управляемая головка проходит по рассчитанной траектории до точки выхода. Затем канал расширяется до необходимого размера, а подготовленную теплосеть или защитный футляр протягивается через сформированную скважину.
Прокладка может выполняться под дорогами с интенсивным движением, дворовыми проездами, площадями, газонами, промышленными площадками и территориями действующих предприятий. В зависимости от проекта длина одного перехода может составлять от 15 до 300 м, а ширина расширенного канала — от 160 до 900 мм. Фактические возможности определяются моделью буровой машины, видом грунта и конструкцией теплосети.
Бестраншейный способ применяют не только для отопления. По аналогичной схеме выполняется прокладка трубопровода ГНБ, прокладка водопровода ГНБ, монтаж футляров для силовых кабелей и других инженерных линий. Однако прокладка теплосетей требует отдельного расчёта температурного расширения, теплоизоляции, герметичности стыков и допустимой нагрузки на трубы.
Какие трубы используются для теплосетей
Для подземных участков применяются стальные трубы в пенополиуретановой изоляции, гибкие предизолированные системы и другие изделия, предусмотренные проектом. Диаметр рабочего трубопровода подбирается по расходу теплоносителя и гидравлическому расчёту. На небольших объектах могут использоваться трубы диаметром 57–159 мм, на квартальных и магистральных участках — 219–530 мм и более.
Если прокладка теплосетей производится внутри футляра, его внутренний диаметр должен обеспечивать безопасное протягивание труб, размещение опорных элементов и сохранение теплоизоляционного слоя. Разница между наружным диаметром теплопровода и внутренним диаметром футляра определяется проектом, но обычно предусматривается технологический зазор не менее 50–100 мм с каждой стороны.
Этапы выполнения работ
Перед началом строительства проводится обследование площадки. Специалисты уточняют расположение существующих сетей, определяют места для буровой установки, ёмкостей с раствором, сварочной зоны и приямков. При наличии пересечений с газопроводом, кабелями или канализацией выполняется дополнительное шурфование. Глубина перехода часто составляет от 2 до 6 м, но окончательное значение зависит от дорожной конструкции, отметок других коммуникаций и требований проекта.
- Изучение проектной документации и геологических данных.
- Разметка траектории и подготовка стартовой площадки.
- Создание пилотной скважины с контролем положения головки.
- Расширение канала до расчётного диаметра.
- Сварка, проверка и подготовка труб к протягиванию.
- Затягивание трубопровода или защитного футляра.
- Подключение участка, испытания и восстановление территории.
Во время пилотного бурения оператор и специалист локации контролируют глубину, направление и угол движения инструмента. Измерения выполняются через каждые 1–3 м проходки. При обнаружении отклонения траектория корректируется поворотом буровой головки. Точное управление особенно важно, если прокладка теплосетей проходит рядом с действующими трубами или фундаментами зданий.
Получить коммерческое предложение
Расширение скважины и протягивание труб теплосети
После выхода пилотной головки устанавливается расширитель. Диаметр скважины обычно делают на 20–40% больше наружного диаметра протягиваемой конструкции. Для крупного перехода расширение может выполняться в несколько этапов, например 250, 400 и 550 мм. Поэтапная технология уменьшает нагрузку на оборудование и позволяет стабилизировать канал в плотном или неоднородном грунте.
Перед протягиванием проводится проверка сварных соединений, целостности теплоизоляции и герметичности труб. Готовая плеть размещается по оси скважины на роликовых опорах. Установка тянет конструкцию через расширенный канал с контролем усилия. Превышение расчётной нагрузки недопустимо, поскольку оно может вызвать деформацию трубы, повреждение изоляции или разрушение сварного соединения.
Преимущества бестраншейного решения
Прокладка теплосетей методом горизонтального бурения позволяет отказаться от разработки траншеи по всей длине перехода. Для выполнения задачи обычно требуются только локальные площадки у точек входа и выхода. Это уменьшает объём вывоза грунта, сокращает потребность в дорожной технике и снижает затраты на восстановление асфальта, плитки, бордюров и зелёных насаждений.
- сохранение дорожного покрытия и благоустройства;
- возможность работы под действующими дорогами;
- минимальное ограничение движения транспорта;
- снижение объёма земляных и восстановительных операций;
- точное прохождение между существующими сетями;
- выполнение переходов длиной до нескольких сотен метров;
- сокращение общей продолжительности строительства.

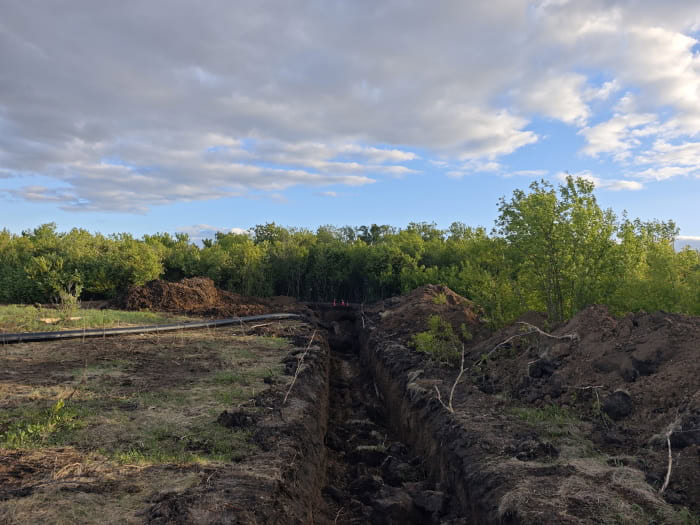

При открытом методе на сложном участке может потребоваться демонтаж покрытия, установка ограждений, вывоз сотен кубических метров грунта и последующее восстановление территории. Бестраншейная прокладка позволяет уменьшить площадь вмешательства в несколько раз. Особенно заметна экономия при переходах длиной от 30 м, проходящих под многополосной дорогой или территорией с дорогим благоустройством.
От чего зависят расценки
Стоимость рассчитывается индивидуально после изучения схемы и условий объекта. На расценки влияют длина перехода, диаметр скважины, материал труб, глубина, категория грунта, количество расширений, необходимость приготовления бурового раствора и удалённость площадки. Дополнительно учитываются сварка, устройство приямков, геодезическое сопровождение, вывоз шлама и испытания.
Например, прокладка длиной 20–40 м в песчаном грунте обычно требует меньше времени и ресурсов, чем переход 100–150 м через суглинок с включениями камня. Увеличение диаметра канала также повышает объём бурового раствора и количество проходов расширителя. Поэтому фиксированная цена за метр без данных о проекте может быть только ориентировочной.
Заказ строительства тепловой сети
Компания выполняет прокладку теплосетей для жилых комплексов, производственных предприятий, складов, административных зданий и коммунальных объектов. В работу принимаются отдельные переходы и комплексные участки. Специалисты подбирают оборудование, рассчитывают способ проходки, организуют сварочные операции и контролируют соблюдение проектной траектории.
Для предварительного расчёта необходимо предоставить план участка, длину перехода, наружную ширину конструкции, глубину, материал труб и сведения о пересекаемых сетях. Если на территории расположен смотровой колодец, тепловая камера или другое сооружение, его положение также учитывается при выборе траектории.
Прокладка теплосетей выполняется после согласования технического решения и подготовки площадки. Заказчик получает понятный расчёт объёма операций, сроков и стоимости. Чтобы заказать прокладку, отправьте проект или схему участка. Специалисты изучат исходные данные, предложат подходящий метод и подготовят коммерческое предложение.
