Прокладка водопровода ГНБ: когда бестраншейный способ выгоднее раскопок
Прокладка водопровода методом ГНБ применяется там, где открытая траншея слишком затратна, неудобна или технически сложна. Такой подход позволяет провести трубы под дорогами, въездами, благоустроенными территориями, зелёными зонами, тротуарами, насыпями и другими объектами без масштабного вскрытия грунта. Для частного участка, посёлка, промышленной площадки или городской территории это особенно важно: сохраняется покрытие, не перекрывается движение, уменьшается объём земляных работ и снижается риск повреждения существующих коммуникаций.
ГНБ подходит для устройства новых линий, подключения домов к центральной системе, прокладки магистральных участков и организации ввода трубы на объект. Перед началом работ оценивают рельеф, глубину заложения, тип грунта, диаметр трубы, расстояние между точками входа и выхода, наличие кабелей, канализации, газопровода и других сетей. После этого подбирают буровую установку, штанги, буровую головку, расширитель и раствор, который помогает стабилизировать скважину.
Главное преимущество технологии — водопровод можно провести под препятствием без демонтажа асфальта, плитки, газона, забора или готовых инженерных конструкций. А так же на большие расстояние, без масштабных земельных работ.
Особенности прокладки водопровода
Прокладка водопровода требует точного расчёта, потому что труба должна находиться на проектной глубине, выдерживать давление, не деформироваться при протяжке и сохранять стабильный уклон там, где это предусмотрено схемой. Для наружных сетей часто используют полиэтиленовые трубы, устойчивые к коррозии, перепадам температуры и воздействию влажного грунта. Диаметр подбирается по расходу воды, назначению линии и требованиям объекта.
При работе методом ГНБ важно учитывать не только длину трассы, но и радиус изгиба трубы. Слишком резкая траектория недопустима: труба и буровые штанги должны проходить по плавной дуге. Поэтому специалисты заранее строят профиль скважины, определяют точки входа и выхода, рассчитывают глубину прохождения под дорогой, канавой, деревьями, фундаментами или другими препятствиями.
- минимальное нарушение благоустройства на участке;
- возможность выполнить прокол под дорогой, двором, газоном или тротуаром;
- быстрое подключение объекта к системе водоснабжения;
- снижение объёма ручной разработки грунта;
- контроль траектории бурения при помощи локационного оборудования.
Порядок работ при прокладке водопровода методом ГНБ
Работы начинаются с обследования участка. Специалисты изучают схему существующих коммуникаций, определяют удобные места для установки техники, размещения трубы и устройства приямков. Если водопровод проходит под дорогой, важно учесть глубину дорожного основания, обочины, кюветы и возможные пересечения с кабельными линиями. На этом этапе формируется техническое решение и уточняется стоимость.
- выезд на объект и осмотр трассы;
- согласование точек входа и выхода;
- подготовка стартового и приёмного приямка;
- пилотное бурение по заданной траектории;
- расширение скважины риммером до нужного диаметра;
- протяжка водопроводной трубы;
- подключение, проверка линии и обратная засыпка приямков.

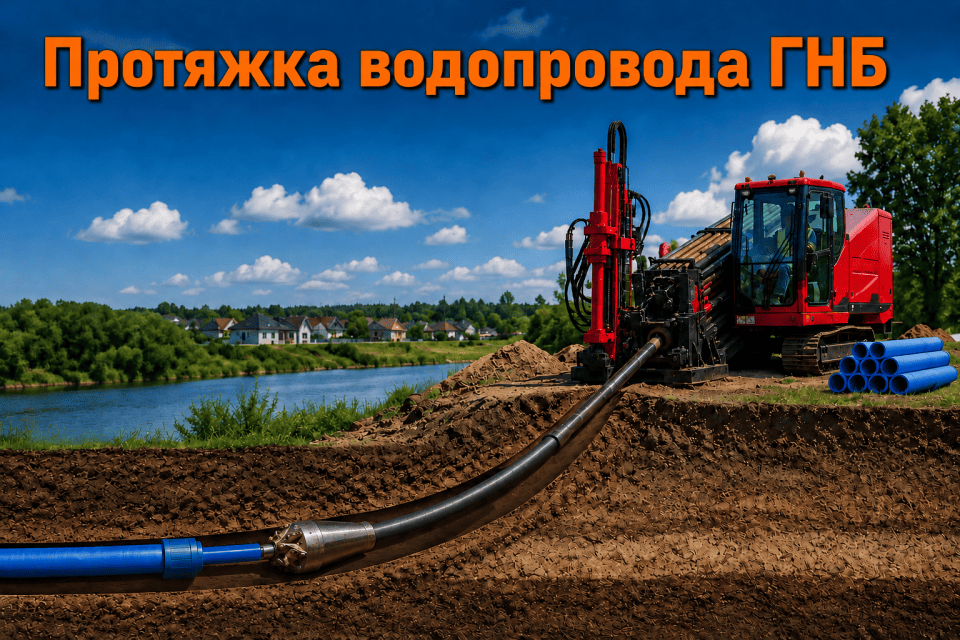

Во время пилотного бурения оператор контролирует положение буровой головки. После выхода в приёмный приямок скважину расширяют, чтобы труба прошла без лишнего тягового усилия. Затем плеть водопровода соединяют с расширителем и аккуратно затягивают в подготовленный канал. При грамотном выполнении ГНБ труба ложится ровно, без заломов и повреждений.
Варианты ландшафта, под которым обычно делают прокол
Прокол востребован в местах, где обычная траншея нарушила бы покрытие, движение транспорта, работу предприятия или внешний вид территории. На частных участках ГНБ часто используют для прохода под заездом, дорожкой, газоном, забором, подпорной стенкой или садовой зоной. В посёлках технология помогает вести водопровод под улицами, внутриквартальными проездами и территориями с уже выполненным благоустройством.
На коммерческих и промышленных объектах прокладка водопровода может выполняться под парковками, складами, бетонными площадками, железнодорожными путями, инженерными коридорами и подъездными дорогами. При этом техника размещается локально, а основные работы проходят под землёй. Это позволяет не останавливать эксплуатацию территории и не разрушать покрытия, восстановление которых обычно стоит дорого.
- асфальтированные дороги и подъезды;
- железнодорожные насыпи и технологические проезды;
- газоны, клумбы, парковые зоны и участки с деревьями;
- дворы частных домов, коттеджных посёлков и СНТ;
- производственные площадки, склады и парковки;
- канавы, овраги, насыпи и сложные перепады рельефа.
Способы бестраншейной прокладки труб
Бестраншейные технологии применяют не только для нового водопровода, но и для восстановления старых коммуникаций. Выбор способа зависит от диаметра трубы, состояния существующего канала, плотности грунта, длины участка, глубины заложения и требований к точности. Для водоснабжения чаще всего рассматривают ГНБ, потому что метод позволяет управлять траекторией и проходить сложные участки с минимальным вмешательством в поверхность.
1. Санация старых коммуникаций
Санация используется внутри старых неисправных каналов. Сначала выполняется прочистка, обследование и удаление повреждённых фрагментов. Затем в существующий проход затягивают новую пластиковую трубу меньшего диаметра. Такой способ подходит, когда старый трубопровод можно использовать как технический коридор, а полное вскрытие трассы нежелательно.
Метод часто применяется в городской среде, где рядом расположены дороги, здания, тротуары и другие коммуникации. За счёт использования уже существующего канала удаётся уменьшить объём земляных работ и ускорить модернизацию системы водоснабжения.
2. Прокалывание
Прокалывание выполняется с помощью гидравлического оборудования, которое проталкивает в грунт колонну с острым наконечником. Метод применяют на сравнительно коротких участках, где не требуется сложная управляемая траектория. Обычно такой вариант используют под дорожками, небольшими проездами и участками с плотным грунтом.
Во время работы грунт частично уплотняется вокруг формируемого канала, благодаря чему не требуется масштабная разработка земли. Способ считается достаточно быстрым, однако имеет ограничения по длине прокола и типу почвы.
3. Продавливание
Продавливание используют для труб большого диаметра: труба вдавливается в грунт, а попавшая внутрь порода удаляется вручную или шнеком. Технология применяется при устройстве инженерных переходов под дорогами, промышленными площадками и железнодорожными путями.
Для выполнения работ требуется мощное оборудование и подготовленные приямки. Метод подходит для тяжёлых условий, где необходимо проложить массивные стальные футляры или трубы с повышенной механической прочностью.
4. Горизонтально-направленное бурение
Горизонтально-направленное бурение отличается высокой точностью и управляемостью. Буровая установка вращает и продвигает колонну штанг с бурильной головкой, затем скважина расширяется, укрепляется буровым раствором, после чего внутрь затягивается водопроводная труба.
Технология позволяет проходить под дорогами, водоёмами, благоустроенными территориями и инженерными сооружениями без вскрытия поверхности. Благодаря системе локации оператор контролирует глубину и направление бурения на всём протяжении трассы.
5. Наклонно-направленное бурение
Наклонно-направленное бурение применяется там, где трасса должна входить в грунт под определённым углом и обходить препятствия по заранее рассчитанной траектории. Такой способ востребован на сложных участках с перепадами высот, инженерными коммуникациями и ограниченным пространством.
Метод позволяет организовать ввод трубопровода на объект без глубоких траншей и масштабной подготовки территории. При грамотном расчёте сохраняется необходимая глубина заложения и обеспечивается безопасное прохождение рядом с существующими сетями.
Почему прокладка водопровода через ГНБ удобна для заказчика
Прокладка водопровода ГНБ позволяет сократить сроки, уменьшить количество техники на участке и избежать лишнего восстановления территории. Заказчику не нужно демонтировать дорогу, переносить элементы благоустройства или надолго ограничивать доступ к объекту. Работы выполняются точечно: подготавливаются приямки, буровая установка проходит под препятствием, затем труба протягивается в готовую скважину.
Для надёжного результата важны опыт оператора, правильный расчёт тягового усилия, подбор трубы и контроль траектории. Если участок сложный, специалисты заранее учитывают грунтовые воды, плотные слои, каменистые включения и пересечение с другими сетями. Такой подход делает ГНБ практичным решением для частного, муниципального и промышленного водоснабжения.
