Строительство инженерных сетей

Строительство инженерных сетей — комплекс работ, от которого зависит надежность жилого, коммерческого, промышленного или инфраструктурного объекта. Строительство включает подготовку трассы, земляные работы, монтаж труб и кабельных линий, устройство колодцев, камер, вводов и соединений, испытания и последующий ввод систем в эксплуатацию. Инженерных сетей на одном объекте может быть несколько: водоснабжение, канализация, теплоснабжение, электроснабжение, связь и другие коммуникации. Поэтому строительство требует согласованной последовательности работ и точного соблюдения проекта.

Мы выполняем строительство инженерных сетей для объектов различного назначения. До начала работ анализируются проектная документация, условия участка, глубина заложения, существующие коммуникации, характеристики грунта и точки подключения. Такой подход позволяет подобрать оптимальный способ выполнения работ, рассчитать необходимые материалы и оборудование, определить сроки и предварительные расценки. Строительство инженерных коммуникаций может выполняться открытым или бестраншейным способом в зависимости от особенностей конкретного объекта.

Какие инженерные сети строят на объекте

Строительство может включать как одну линию, например наружный водопровод, так и комплекс инженерных сетей для целого здания, производственной площадки или территории. Инженерных сетей особенно много на крупных объектах, где необходимо заранее распределить трассы по глубине и расстоянию друг от друга. Важно учитывать пересечения, охранные зоны и расположение уже существующих систем. Ошибка на начальном этапе способна привести к переносу трассы, дополнительным земляным работам и увеличению стоимости строительства.

• водопроводные сети для подачи холодной и технической воды;
• хозяйственно-бытовая и производственная канализация;
• ливневые системы для отвода дождевых и талых вод;
• тепловые сети и трубопроводы горячего водоснабжения;
• силовые и слаботочные кабельные линии;
• сети связи, автоматики и передачи данных;
• дренажные системы и технологические трубопроводы.

Запросить стоимость

Строительство инженерных сетей выполняется с учетом назначения каждой линии. Например, наружный водопровод может прокладываться на глубине более 2 м в зависимости от региона, грунта и расчетной глубины промерзания, тогда как кабельные линии располагаются на других нормативных отметках. Диаметр труб также существенно различается: на локальных объектах применяются трубы диаметром от 32–63 мм, а магистральные и распределительные линии могут иметь диаметр 110, 160, 225, 315, 400 мм и более.

Этапы строительства инженерных сетей

Строительство начинается не с работы экскаватора и укладки трубы, а с подготовки. До выхода техники необходимо определить расположение инженерных сетей, получить исходные данные и проверить возможность прохождения выбранной трассы. На застроенной территории особенно важна информация о действующих кабелях, водопроводах, канализации, теплосетях и других объектах. В некоторых случаях расстояние между существующими линиями составляет всего несколько метров, поэтому строительство без предварительной проверки создает неоправданный риск.

1. изучение технического задания и исходной документации;
2. обследование территории и уточнение расположения существующих инженерных сетей;
3. проектирование и определение трассы;
4. разметка участка и организация строительной зоны;
5. разработка траншей, котлованов либо подготовка бестраншейного перехода;
6. монтаж трубопроводов, кабелей, колодцев и вспомогательных элементов;
7. соединение отдельных участков и подключение к существующим сетям;
8. испытания, контроль качества и восстановление территории.

Строительство инженерных сетей в такой последовательности позволяет контролировать качество на каждом этапе. После монтажа трубопроводов выполняются предусмотренные проектом испытания. Для напорных инженерных сетей проверяются герметичность и способность выдерживать расчетное давление. Для самотечной канализации особенно важны уклон и высотные отметки. Даже отклонение в несколько сантиметров на коротком участке может повлиять на движение стоков, поэтому строительство требует геодезического контроля.

Какие сети делают первыми

Единой очередности для любого объекта нет: строительство выполняется по проекту организации работ и зависит от глубины заложения инженерных сетей. На практике сначала рационально прокладывать наиболее глубокие коммуникации. Нередко это канализация и другие самотечные трубопроводы, поскольку их положение определяется расчетным уклоном, а изменить высотную отметку без последствий значительно сложнее. После глубоких инженерных сетей можно переходить к водопроводу, теплоснабжению, кабельным трассам и другим системам.

Например, если канализационная труба проходит на глубине 2,5–3,5 м, водопровод — около 2–2,5 м, а кабельная линия располагается значительно выше, строительство разумно вести снизу вверх. Это снижает вероятность повторного вскрытия уже подготовленной территории. Однако окончательная последовательность зависит от пересечений инженерных сетей, высотных отметок, условий подключения и календарного графика всего строительства.

Чем больше инженерных сетей проходит на одной территории, тем важнее определить очередность еще до начала земляных работ. Правильная последовательность сокращает количество повторных разработок грунта и снижает риск повреждения уже смонтированных линий.

Технологии прокладки инженерных сетей

Строительство инженерных сетей возможно с применением нескольких технологий. Выбор зависит от протяженности участка, диаметра труб, назначения инженерных сетей, геологических условий и количества препятствий. На свободной территории часто применяется открытая прокладка инженерных сетей. Если трасса пересекает автомобильную дорогу, благоустроенную территорию, железнодорожные пути или другой объект, может использоваться бестраншейная технология.

При открытом строительстве разрабатывается траншея необходимой ширины и глубины, подготавливается основание, после чего выполняется установка трубопровода или кабельной системы. Для труб диаметром 110–315 мм ширина траншеи может составлять ориентировочно 0,6–1,2 м и более — конкретное значение определяется проектом, способом монтажа и требованиями безопасности. После проверки инженерных сетей выполняются послойная обратная засыпка и уплотнение грунта.

Связать с нами

Бестраншейное строительство

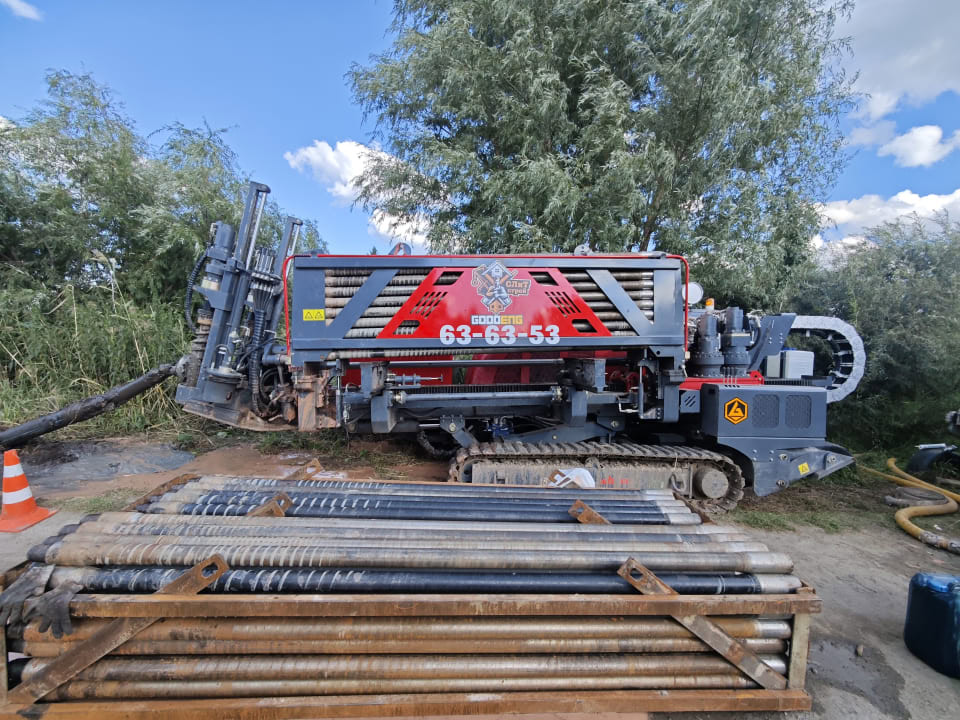

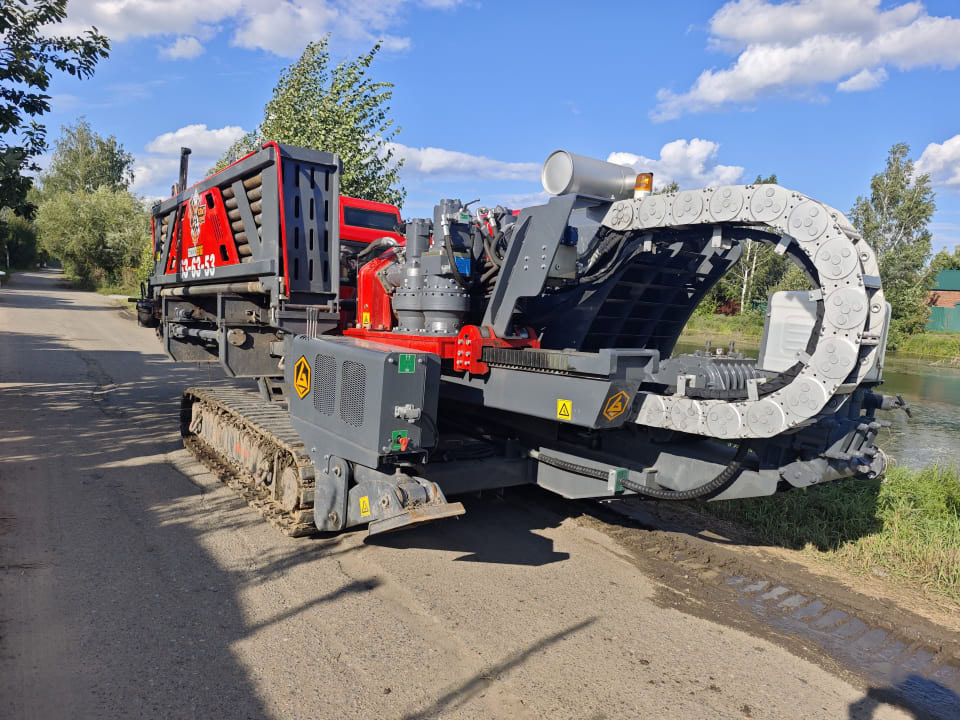

Строительство инженерных сетей методом ГНБ позволяет проходить под дорогами и другими препятствиями без сплошного вскрытия поверхности. Сначала выполняется пилотное бурение по расчетной траектории, затем скважина расширяется до требуемого диаметра, после чего производится протяжка трубопровода. Метод особенно востребован там, где традиционная траншея приводит к перекрытию движения, демонтажу покрытия или большому объему восстановительных работ.

В зависимости от класса установки, грунта и проекта длина отдельного перехода может составлять от нескольких десятков до сотен метров. Для инженерных сетей применяются ПНД-трубы различных диаметров, в том числе 63, 110, 160, 225, 315, 400 мм и более. Строительство методом ГНБ требует расчета траектории, допустимого радиуса изгиба трубы, усилия протяжки и расположения действующих коммуникаций.

Как выбирается технология

Оптимальный метод определяется не только стоимостью одного погонного метра. Если открытое строительство требует демонтажа асфальта, устройства ограждений, вывоза большого объема грунта и последующего восстановления покрытия, бестраншейный вариант может оказаться экономически выгоднее. При этом на свободном участке без препятствий траншейное строительство часто остается наиболее простым решением. Поэтому технология выбирается после анализа всей трассы, а не отдельной операции.

Наружные и внутренние инженерные сети

Строительство наружных инженерных сетей выполняется за пределами здания. Это трубопроводы, кабельные трассы, колодцы, камеры и другие сооружения, соединяющие объект с магистральными или локальными системами. Наружное строительство непосредственно связано с грунтовыми условиями, глубиной промерзания, уровнем грунтовых вод, рельефом и существующей застройкой. Для таких инженерных сетей требуется землеройная, грузоподъемная и специализированная техника.

Внутренние инженерные сети располагаются непосредственно в здании. К ним относятся разводка водоснабжения, канализации, отопления, электроснабжения и другие системы. Здесь строительство связано уже не столько с разработкой грунта, сколько с размещением труб, стояков, кабелей, шкафов, узлов учета и оборудования внутри строительных конструкций. Наружные и внутренние инженерные сети должны быть согласованы между собой по точкам ввода, диаметрам, нагрузкам и техническим параметрам.

Например, недостаточно построить наружный водопровод диаметром 110 мм и только после этого определять положение ввода в здание. Точка подключения должна быть предусмотрена заранее. Аналогично канализационный выпуск необходимо согласовать с отметкой наружной линии, поскольку самотечная система требует определенного уклона. Поэтому строительство наружной части желательно координировать с работами внутри объекта.

Материалы и оборудование

Срок службы инженерных сетей во многом определяется качеством применяемых материалов. Для водоснабжения и ряда технологических трубопроводов широко используются полиэтиленовые трубы. Для канализации применяются полимерные, железобетонные и другие решения в зависимости от диаметра и условий эксплуатации. Строительство тепловых сетей может предусматривать применение предварительно изолированных труб, а для электроснабжения используются кабели требуемого сечения и защитные футляры.

При выборе материалов учитываются давление, температура среды, химический состав грунта, механическая нагрузка и расчетный срок эксплуатации. Например, ПНД-трубы выпускаются с различным SDR. При одинаковом наружном диаметре изменение SDR означает другую толщину стенки и, соответственно, другие допустимые эксплуатационные параметры. Поэтому строительство инженерных сетей должно выполняться именно из предусмотренных проектом материалов, а не из визуально похожих аналогов.

• экскаваторы и погрузчики для разработки и перемещения грунта;
• установки ГНБ для выполнения бестраншейных переходов;
• сварочные аппараты для соединения полиэтиленовых труб;
• насосное оборудование для водопонижения при необходимости;
• виброплиты и катки для послойного уплотнения;
• геодезические приборы для контроля отметок инженерных сетей.

Строительство инженерных сетей в обводненных грунтах требует дополнительной подготовки. При высоком уровне грунтовых вод может потребоваться водопонижение, укрепление стенок траншей и устройство устойчивого основания. Игнорирование геологических условий может привести к осыпанию грунта, деформации основания и смещению труб. Поэтому состав техники и порядок строительства определяются с учетом фактических условий площадки.

Заказать услугу

От чего зависит стоимость работ

Цена строительства инженерных сетей рассчитывается индивидуально. Оценка только по длине трассы не дает точного результата: два участка протяженностью по 100 м могут значительно отличаться по трудоемкости. На одном объекте труба укладывается в свободной грунтовой зоне на глубине 1,5 м, а на другом строительство ведется на глубине 3 м рядом с действующими инженерными сетями, дорогой и при высоком уровне грунтовых вод.

На расценки влияют длина и диаметр трубопровода, глубина разработки, категория грунта, число колодцев, количество подключений, необходимость вывоза грунта и восстановления благоустройства. Отдельно рассчитываются сложные переходы и работы в стесненных условиях. Если применяется бестраншейное строительство, учитываются длина перехода, диаметр скважины, тип протягиваемой трубы и геологические условия.

1. протяженность и конфигурация инженерных сетей;
2. диаметр, материал и количество труб;
3. глубина заложения и объем земляных работ;
4. наличие дорог и других пересекаемых объектов;
5. плотность существующих инженерных коммуникаций;
6. количество колодцев, камер, вводов и подключений;
7. необходимость восстановления асфальта и благоустройства.

Для предварительного расчета желательно предоставить схему или проект, протяженность трассы, диаметры и материал труб. Чем больше исходных данных имеется до начала строительства, тем точнее можно определить объемы работ. Для сложного объекта дополнительно проводится обследование территории и уточняется фактическое положение существующих инженерных сетей.

Контроль качества и типичные ошибки

Строительство инженерных сетей должно контролироваться до выполнения обратной засыпки. После того как траншея полностью закрыта, исправление дефектов становится значительно дороже. Проверяются соединения, высотные отметки, уклоны, положение труб, колодцев и вводов. Для напорных инженерных сетей выполняются испытания, а результаты предусмотренных проектом проверок фиксируются в документации.

Одна из распространенных ошибок — начинать строительство без точного понимания расположения действующих коммуникаций. Второй риск — изменение проектных отметок непосредственно на площадке без проверки последствий. Для самотечной канализации даже небольшое изменение уклона способно создать участок, где будут скапливаться отложения. Не менее опасна неправильная обратная засыпка: крупные камни рядом с полимерной трубой могут повредить ее стенку под нагрузкой.

• неправильная очередность прокладки инженерных сетей;
• отклонение трассы от проектного положения;
• несоблюдение расчетных уклонов;
• применение неподходящих труб или соединительных элементов;
• отсутствие послойного уплотнения обратной засыпки;
• работы без учета существующих подземных коммуникаций.

Качественное строительство предполагает контроль не только конечного результата, но и каждого скрытого этапа. Особенно это важно для инженерных сетей, которые после завершения объекта будут находиться под дорогой, парковкой, элементами благоустройства или несколькими метрами грунта. Исправить ошибку сразу значительно проще, чем вскрывать готовую территорию после ввода объекта в эксплуатацию.

Заказать строительство инженерных сетей

Строительство инженерных сетей целесообразно поручать подрядчику, который способен выполнить комплекс работ: изучить исходные данные, определить технологию, подготовить площадку, выполнить земляные или бестраншейные работы, смонтировать инженерные сети и провести предусмотренные проверки. Единая ответственность за весь комплекс снижает риск несогласованности между отдельными исполнителями.

Для расчета строительства достаточно предоставить имеющуюся проектную документацию или основные параметры будущих инженерных сетей: назначение, протяженность, диаметр, материал, точки начала и окончания трассы. После анализа можно определить подходящий способ выполнения работ, состав техники, ориентировочные сроки и стоимость.

Строительство инженерных сетей — это не только укладка трубы или кабеля. Это последовательная работа с проектом, грунтом, трассой, материалами, техникой и действующими системами. Чем точнее подготовлен объект до начала строительства, тем меньше вероятность непредвиденных затрат. Профессионально выполненное строительство обеспечивает надежную эксплуатацию инженерных сетей и позволяет избежать дорогостоящего ремонта после благоустройства территории.

Заказать строительство инженерных сетей

Планируете строительство инженерных сетей на новом объекте, реконструкцию существующей линии или прокладку коммуникаций под дорогой и другими препятствиями? Передайте нам исходные данные по объекту — проект, схему трассы, протяженность, диаметр труб или краткое техническое задание. Мы изучим условия строительства, подберем подходящую технологию выполнения работ и рассчитаем стоимость.

Узнать цену

Берем на себя строительство инженерных сетей от подготовки объекта до монтажа и предусмотренных проектом испытаний. Работаем с водопроводом, канализацией, теплосетями, кабельными и другими инженерными системами. Для сложных участков применяем бестраншейные технологии и ГНБ, что позволяет прокладывать сети под дорогами и благоустроенными территориями без сплошного вскрытия поверхности.

Не откладывайте расчет до начала земляных работ. Чем раньше специалисты изучат трассу и существующие инженерные сети, тем проще заранее определить сложные участки, подобрать оборудование и избежать незапланированных затрат. Оставьте заявку или свяжитесь с нами — рассчитаем строительство инженерных сетей для вашего объекта, предложим техническое решение и согласуем удобные сроки выполнения работ.
