Строительство магистральных трубопроводов

Строительство магистральных трубопроводов — комплекс инженерных и монтажных работ по созданию протяжённых систем для транспортировки газа, нефти, нефтепродуктов, воды и других сред. Строительство магистральных трубопроводов включает подготовку трассы, земляные работы, доставку и раскладку труб, сварку, устройство переходов, контроль соединений, испытания и ввод готовой линии в эксплуатацию. Для каждого объекта учитываются диаметр труб, рабочее давление, протяжённость, рельеф, геология и количество пересечений с существующей инфраструктурой.

Мы выполняем строительство магистральных трубопроводов с подбором технологии под фактические условия участка. До начала основных работ изучается проектирование трассы, определяются подъездные пути, расположение действующих коммуникаций и места сложных переходов. Такой подход позволяет заранее рассчитать потребность в материалах и технике, организовать последовательность операций и уменьшить риск простоев.

Надёжность готовой магистрали зависит от качества всего цикла работ: от подготовки трассы и сварки до испытаний перед вводом в эксплуатацию.

Что включает строительство магистральных трубопроводов

Строительство магистральных трубопроводов представляет собой последовательный производственный процесс, в котором каждый этап влияет на следующий. До монтажа выполняется разбивка трассы, подготавливается строительная полоса и организуются площадки для техники. Затем производится доставка труб и их распределение вдоль будущей линии. На протяжённых объектах важно организовать логистику таким образом, чтобы исключить лишние перегрузки и длительное перемещение тяжёлой техники.

Запросить стоимость

В зависимости от назначения магистрали наружный диаметр труб может составлять несколько сотен миллиметров и превышать 1000 мм. С увеличением диаметра возрастают масса секций, объём земляных работ и требования к грузоподъёмности машин. Поэтому строительство магистральных трубопроводов рассчитывается не только по километражу, но и по техническим характеристикам конкретной линии.

• инженерная подготовка территории;
• разбивка и расчистка трассы;
• доставка и раскладка труб;
• разработка траншеи;
• сборка и сварка секций;
• контроль сварных соединений;
• изоляционные работы;
• укладка и установка технологических узлов;
• испытания и обратная засыпка.

Ключевые этапы выполнения работ

Строительство магистральных трубопроводов начинается с подготовки территории и уточнения проектного положения будущей линии. Определяются точки поворотов, глубина заложения, места пересечений дорог, водных объектов и существующих сетей. При необходимости устраиваются временные проезды и рабочие площадки. После подготовки строительной полосы выполняются раскладка труб и разработка траншеи.

Следующий этап — соединение труб в секции или плети. Сварные стыки проходят предусмотренный проектом контроль. После подтверждения качества соединений восстанавливается защитное покрытие, а подготовленная плеть перемещается в проектное положение. Строительство магистральных трубопроводов завершается испытаниями, засыпкой, восстановлением территории и подготовкой необходимой исполнительной документации.

1. подготовка и разбивка трассы;
2. организация строительной полосы;
3. доставка материалов;
4. земляные работы;
5. сборка и сварка;
6. контроль соединений;
7. изоляция и укладка;
8. монтаж технологических элементов;
9. испытания;
10. засыпка и восстановление участка.

Заказать услугу

Основные способы прокладки труб

Строительство магистральных трубопроводов может выполняться открытым и бестраншейным способом. На свободной территории наиболее распространена траншейная прокладка. Разрабатывается траншея проектной глубины и ширины, подготавливается основание, после чего собранная плеть опускается и закрепляется в проектном положении. Такой метод эффективен на протяжённых участках без плотной застройки и большого количества препятствий.

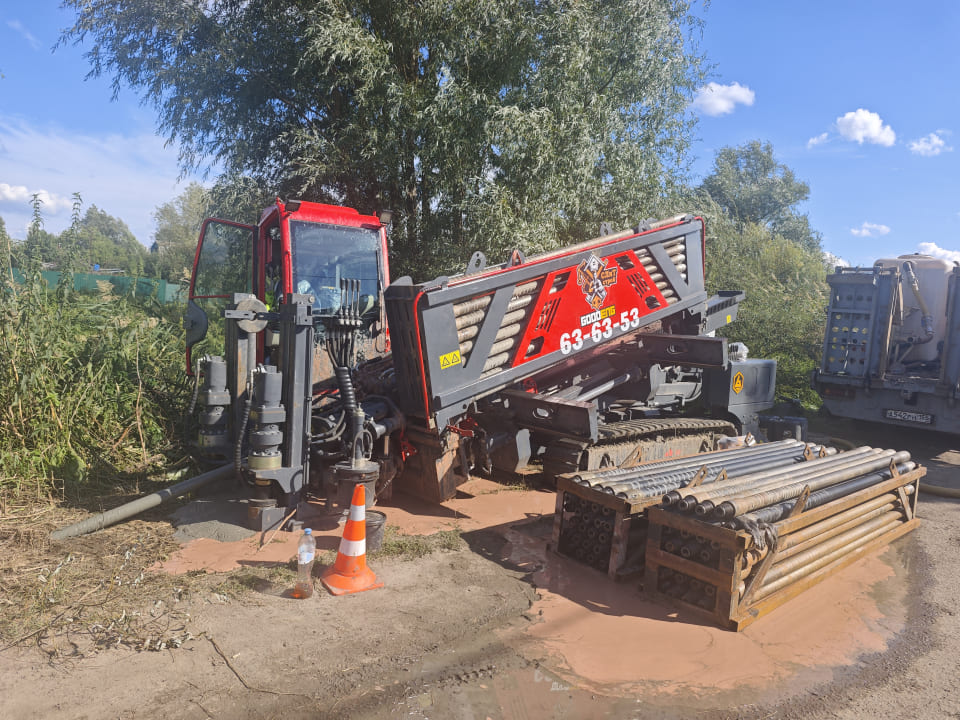

При пересечении автомобильных дорог, железнодорожных путей, рек, оврагов и насыщенных коммуникациями территорий строительство магистральных трубопроводов может предусматривать бестраншейную технологию. Одним из вариантов является горизонтально направленное бурение. Сначала выполняется пилотная скважина, затем канал расширяется до требуемых параметров, после чего подготовленная трубная плеть протягивается по заданной траектории.

На одной трассе способы могут комбинироваться. Например, основная линейная часть выполняется открыто, а отдельные сложные пересечения — закрытым методом. Выбор решения зависит от диаметра трубы, длины перехода, геологических условий, допустимого радиуса изгиба и наличия действующих объектов.

Как выбирается технология строительства

Строительство магистральных трубопроводов требует индивидуального анализа каждого сложного участка. Песчаные, глинистые, водонасыщенные и скальные грунты по-разному влияют на разработку траншеи и устройство бестраншейных переходов. Поэтому до выхода основной техники необходимо изучить исходные данные и определить условия, которые способны повлиять на темп выполнения работ.

Значение имеет и свободная площадь. Для размещения буровой установки и вспомогательного оборудования необходима подготовленная площадка, а для сборки протяжённой плети требуется территория соответствующей длины. Если пространство ограничено, строительство магистральных трубопроводов организуется с учётом поэтапной сборки, особенностей монтажа и доступности подъездных путей.

Контроль качества магистрали

Строительство магистральных трубопроводов требует контроля на всех ответственных стадиях. Проверяется соответствие материалов проекту, положение трассы, качество подготовки труб, сварных соединений и защитного покрытия. Особенно важна проверка до обратной засыпки, поскольку после завершения земляных работ доступ к значительной части магистрали становится ограниченным.

Сварные соединения проверяются предусмотренными для конкретного объекта методами неразрушающего контроля. Если обнаруживается недопустимый дефект, соединение исправляется в соответствии с принятой технологией и проверяется повторно. Строительство магистральных трубопроводов также предусматривает контроль изоляции и фактического положения смонтированной линии.

После завершения монтажа проводятся предусмотренные проектом испытания. Параметры давления и продолжительность проверки устанавливаются требованиями для конкретного объекта. Только после получения необходимых результатов магистраль может переходить к следующим процедурам сдачи и ввода в эксплуатацию.

Основные риски и способы их снижения

Строительство магистральных трубопроводов связано с геологическими, техническими и организационными рисками. На практике сложности могут возникнуть из-за водонасыщенного грунта, неизвестных подземных сетей, отклонения фактических условий от проектных, дефектов соединений или несвоевременной поставки материалов. Предварительная подготовка позволяет выявить значительную часть таких факторов до начала основных операций.

• геологические риски снижаются предварительными изысканиями;
• существующие сети уточняются до разработки грунта;
• качество сварных стыков проверяется до укладки;
• защитное покрытие контролируется перед засыпкой;
• сложные переходы рассчитываются отдельно;
• материалы поставляются с учётом графика выполнения работ;
• техника распределяется по фактически подготовленным участкам.

Особой организации требует строительство магистральных трубопроводов при реконструкции действующих линий. Если необходима замена труб, работы разбиваются на технологические этапы и заранее определяется последовательность переключений. Это позволяет уменьшить продолжительность вынужденных остановок и снизить риски для действующей инфраструктуры.

Чем точнее изучены условия трассы до начала работ, тем меньше вероятность непредвиденных затрат непосредственно во время строительства.

Отправить заявку

Сроки и стоимость строительства

Строительство магистральных трубопроводов невозможно корректно оценить только по стоимости одного погонного метра. На итоговую цену влияют протяжённость, диаметр, материал трубы, глубина заложения, категория грунта, количество сварных стыков, число переходов, удалённость площадки и требования к контролю. Поэтому расценки определяются после получения основных технических характеристик объекта.

Две линии одинаковой длины могут существенно отличаться по трудоёмкости. Если первая проходит по свободной территории, а вторая пересекает дороги, водные объекты и действующие сети, строительство магистральных трубопроводов во втором случае потребует дополнительных технологических операций. Для сложных переходов отдельно рассчитываются подготовка площадки, бурение, расширение скважины и протягивание плети.

Для предварительного расчёта желательно предоставить длину трассы, наружный диаметр и материал трубы, рабочее давление, глубину заложения, количество пересечений и сведения о грунтах. Эти данные позволяют определить необходимое оборудование, состав бригад и ориентировочные сроки.

Что получает заказчик

Строительство магистральных трубопроводов целесообразно организовывать как единый комплекс взаимосвязанных процессов. Когда земляные работы, сварка, укладка, специальные переходы и испытания согласованы между собой, снижается количество технологических простоев. Заказчику не приходится самостоятельно координировать несколько независимых исполнителей на одной строительной полосе.

Комплексное строительство магистральных трубопроводов позволяет заранее определить очередность операций, потребность в материалах и график использования техники. Для протяжённых объектов это особенно важно: задержка одного этапа способна повлиять на несколько следующих процессов. Грамотная организация помогает поддерживать требуемый темп без снижения требований к качеству.

Узнать цену

Заказать строительство магистральных трубопроводов

Выполняем строительство магистральных трубопроводов с учётом параметров трассы, характеристик труб и условий конкретного объекта. Для предварительной оценки передайте протяжённость, диаметр, назначение линии, сведения о грунтах, количество пересечений и имеющуюся проектную документацию. Если часть исходных данных отсутствует, определим, какая информация потребуется для подготовки технического решения.

Строительство магистральных трубопроводов рассчитывается индивидуально, поскольку стоимость и сроки непосредственно зависят от условий прохождения трассы. После изучения исходных данных можно подобрать оптимальный способ прокладки, определить необходимую технику, последовательность этапов и предварительный объём работ.

Чтобы получить расчёт на строительство магистральных трубопроводов, отправьте техническое задание, проект, схему трассы или основные параметры объекта. Чем подробнее исходные сведения, тем точнее можно определить стоимость, сроки и организацию строительства. Подготовим техническое предложение для вашего объекта и предложим решение с учётом линейных участков, сложных переходов и условий выполнения работ.
