Устройство закрытых переходов

Устройство закрытых переходов применяется при прокладке трубопроводов, кабельных линий и других инженерных сетей там, где открытая разработка траншеи невозможна, экономически невыгодна или создает слишком большие ограничения для территории. Работы позволяют пересекать автомобильные и железные дороги, водные преграды, благоустроенные участки, промышленные площадки и существующие коммуникации без вскрытия поверхности по всей длине трассы. Профессиональное устройство закрытых переходов начинается с изучения участка, выбора технического решения и подготовки рабочей документации. Такой подход позволяет заранее определить глубину, диаметр, длину и траекторию будущего перехода, подобрать оборудование и снизить вероятность непредвиденных работ.

Что такое закрытый переход и зачем его делают

Закрытым называют переход, при котором прокладка трубы или защитного футляра выполняется преимущественно под землей без устройства непрерывной открытой траншеи между начальной и конечной точками. На поверхности могут потребоваться стартовая и приемная зоны, однако дорожное покрытие, железнодорожные пути или другой пересекаемый объект остаются практически нетронутыми. Устройство закрытых переходов особенно востребовано на участках с интенсивным движением, плотной городской застройкой и дорогостоящим благоустройством.

Главная задача таких работ — провести необходимые коммуникации под существующим объектом с минимальным воздействием на его эксплуатацию. Например, прокол под дорогой позволяет сохранить асфальтовое покрытие и не перекрывать всю проезжую часть для разработки траншеи. В зависимости от условий участка устройство может применяться для водопровода, канализации, газопровода, тепловых сетей, футляров под силовые кабели и линии связи.

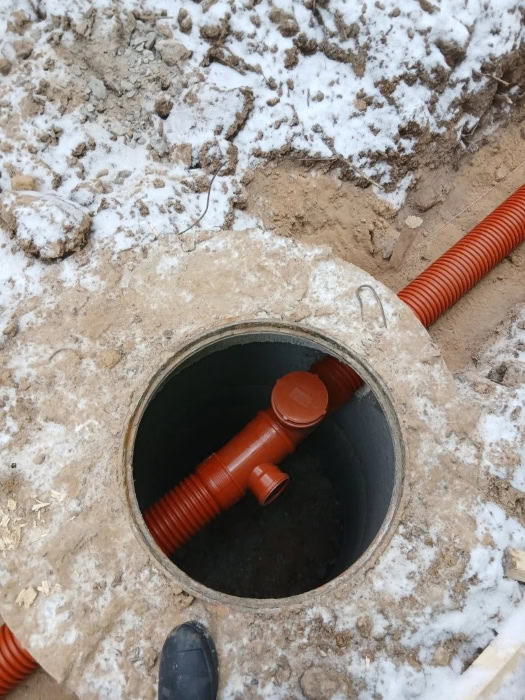

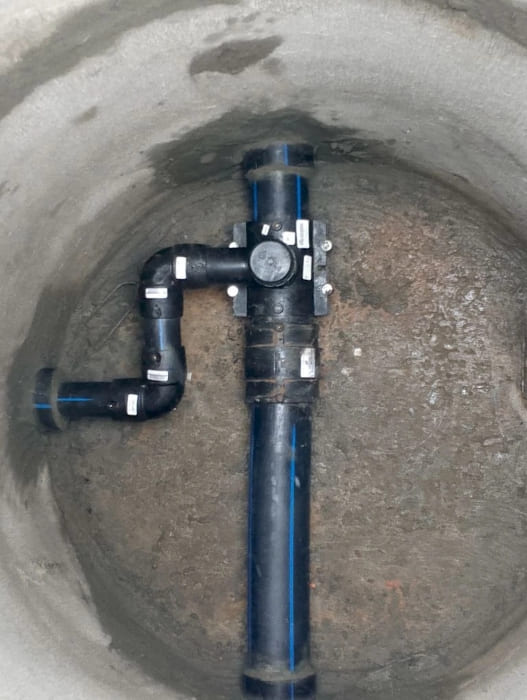

Закрытая прокладка позволяет выполнять переходы под действующей инфраструктурой без масштабного вскрытия поверхности и последующего восстановления всего пересекаемого участка.

Запросить стоимость

Основные технологии устройства закрытых переходов

Единого решения для всех объектов не существует. Устройство закрытых переходов выбирают с учетом протяженности участка, требуемого диаметра, типа грунта, глубины заложения, допустимого отклонения от проектной оси и расположения существующих сетей. На одном объекте рациональным решением становится управляемое бурение, на другом — продавливание футляра или прокол. Поэтому технология определяется не только стоимостью работ, но и фактическими инженерно-геологическими условиями.

Горизонтально направленное бурение

Метод ГНБ применяется при необходимости создать управляемую подземную траекторию. Сначала выполняется пилотное бурение, после чего канал расширяется до диаметра, необходимого для протягивания трубопровода. Положение буровой головки контролируется в процессе проходки, что позволяет корректировать направление и глубину. Длина закрытых переходов при соответствующем классе техники может составлять десятки и сотни метров.

ГНБ особенно удобно при пересечении дорог, водоемов, благоустроенных территорий и других объектов, где важно уменьшить объем земляных работ. Для труб небольшого и среднего диаметра установка может размещаться на сравнительно компактной рабочей площадке. При увеличении диаметра и длины переходов возрастают тяговое усилие, объем бурового раствора и требования к подготовке площадки.

Прокол и продавливание

Для сравнительно коротких закрытых участков может использоваться прокол грунта. Рабочий орган формирует канал за счет уплотнения окружающего массива без традиционной выемки грунта по всей трассе. Такой способ подходит прежде всего для определенных типов грунтов и относительно небольших расстояний. Реальная допустимая длина определяется диаметром, характеристиками грунта, требуемой точностью и возможностями применяемой техники.

При продавливании стального футляра грунт внутри трубы удаляется в процессе проходки либо после продвижения отдельных участков. Эта технология востребована там, где требуется прочный защитный футляр значительного диаметра. Устройство таких закрытых переходов требует тщательной подготовки стартового котлована и надежной упорной конструкции, воспринимающей усилие оборудования.

Где применяются закрытые переходы

Устройство закрытых переходов востребовано как при новом строительстве, так и при реконструкции существующих сетей. Особенно заметен экономический эффект на участках, где открытая траншея потребовала бы демонтажа асфальта, бордюров, тротуаров, элементов благоустройства или временного ограничения движения. Чем сложнее пересекаемый объект, тем больше значение имеет правильный выбор закрытой технологии.

• автомобильные дороги и городские улицы;
• железнодорожные пути и насыпи;
• реки, каналы и другие водные преграды;
• территории предприятий и складских комплексов;
• тротуары, парковки и благоустроенные площадки;
• участки с большим количеством существующих инженерных сетей;
• территории, где открытая разработка грунта технически ограничена.

Связаться с нами

Устройство переходов может предусматривать прокладку одной рабочей трубы либо предварительное устройство защитного футляра. Например, внутри стального или полимерного футляра впоследствии размещается основной трубопровод или несколько кабельных каналов. Конкретная конструкция определяется назначением сети и требованиями рабочей документации.

Как выполняются работы

Качественное устройство закрытых переходов нельзя сводить непосредственно к проходке грунта. Значительная часть работы выполняется еще до выхода техники на объект. Необходимо определить положение существующих сетей, исследовать грунт, рассчитать траекторию и подготовить рабочие зоны. Ошибка на подготовительном этапе может привести к отклонению канала, повреждению существующей сети или невозможности протянуть подготовленную трубу.

1. Сбор исходных данных и обследование участка.
2. Уточнение положения существующих подземных сетей.
3. Инженерная подготовка и проектирование перехода.
4. Определение длины, глубины, диаметра и траектории.
5. Подбор технологии и буровой техники.
6. Подготовка стартовой и приемной рабочих зон.
7. Формирование пилотного или рабочего канала.
8. Расширение канала при необходимости.
9. Монтаж и протягивание трубы либо футляра.
10. Контроль результата и завершение земляных работ.

На практике последовательность может отличаться. Например, при ГНБ после пилотной проходки выполняется одно или несколько последовательных расширений. Рабочий диаметр канала принимается с учетом наружного диаметра протягиваемой трубы и технологического зазора. Для больших диаметров количество расширений увеличивается, поскольку формировать крупный канал за один проход технически не всегда рационально.

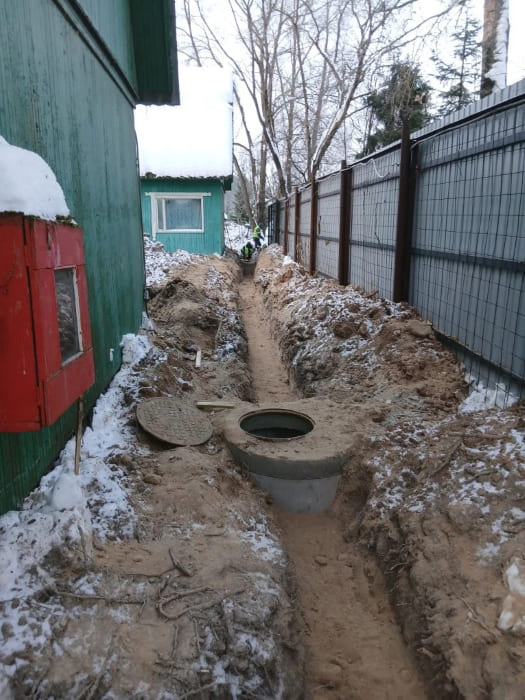

Подготовка трубы и рабочего участка

До начала протягивания отдельные отрезки полиэтиленовой трубы обычно соединяют в плеть требуемой длины. Площадка должна позволять разместить подготовленный трубопровод с учетом допустимого радиуса изгиба. Для закрытых переходов длиной 50–100 м желательно заранее оценить возможность размещения соответствующей плети, поскольку недостаток свободного пространства способен усложнить производство работ.

Устройство рабочей зоны также включает размещение буровой машины, смесительной системы, емкостей, насосного оборудования и инструмента. При применении бурового раствора требуется организовать его приготовление, подачу и обращение с отработанным материалом. Размер площадки зависит от класса установки: компактная техника и машины с тяговым усилием в десятки тонн предъявляют принципиально разные требования.

Какие параметры учитываются при расчете

Перед началом устройства закрытых переходов недостаточно знать только диаметр трубы и расстояние между двумя точками. Для расчета требуется совокупность исходных данных. Важны отметки поверхности, глубина существующих сетей, характеристики грунта, уровень грунтовых вод, материал трубопровода, наружный диаметр, толщина стенки и минимально допустимый радиус изгиба.

Например, два перехода одинаковой длиной 80 м могут существенно отличаться по сложности. Первый проходит в относительно однородном песчаном грунте на свободной территории, а второй пересекает дорогу, кабельную линию и действующий водопровод при высоком уровне грунтовых вод. Формально длина одинакова, однако устройство второго перехода требует более сложной траектории, повышенного контроля и дополнительных подготовительных мероприятий.

Диаметр и протяженность

Закрытая прокладка используется для труб различных диаметров — от небольших кабельных каналов до крупных трубопроводов и футляров. Условный диапазон 63–500 мм охватывает значительную часть распространенных задач, однако технические возможности закрытых технологий этим диапазоном не ограничиваются. Для крупных переходов применяется более мощное оборудование, а канал может расширяться последовательно в несколько этапов.

Получить КП

С увеличением длины переходов растут требования к точности управления, тяговому усилию, объему раствора и контролю траектории. Поэтому устройство участка длиной 20 м и проходки протяженностью 200 м нельзя рассчитывать по одной упрощенной схеме. На протяженных трассах особое значение приобретают геология, радиусы изгиба и допустимое усилие протягивания трубопровода.

Типичные риски и как их снижают

Устройство закрытых переходов выполняется в грунтовом массиве, фактические характеристики которого могут изменяться по длине трассы. Песок способен сменяться суглинком, плотной глиной, гравийными включениями или водонасыщенным слоем. Дополнительный риск создают старые сети, положение которых не всегда полностью соответствует архивным схемам. Поэтому перед началом основных операций исходные данные необходимо проверять непосредственно на участке доступными инженерными методами.

Отклонение от проектной траектории

При управляемой проходке положение инструмента регулярно контролируется. Если фиксируется отклонение, оператор корректирует направление на допустимом участке траектории. Резкое изменение курса нежелательно, поскольку оно увеличивает нагрузку на буровые штанги и впоследствии может усложнить протягивание трубы. Чем больше длина закрытых переходов и выше требования к точности, тем важнее постоянный контроль положения рабочего инструмента.

Сложный или неоднородный грунт

Состав грунта напрямую влияет на скорость проходки и выбор инструмента. В одних условиях требуется эффективное размывание и транспортирование выбуренной породы, в других — усиленный режущий инструмент. Водонасыщенные пески, плотные глины и крупные включения требуют разных режимов работы. Предварительное изучение геологии позволяет подобрать технологию до начала работ, а не менять решение после возникновения проблемы.

Риск повреждения существующих сетей

Одна из наиболее серьезных задач — прохождение рядом с действующими подземными объектами. Кабель, газопровод или водопровод могут располагаться на глубине 1–3 м и пересекать проектную ось. Для снижения риска уточняют фактическое положение коммуникаций, предусматривают безопасные расстояния и при необходимости выполняют контрольные шурфы. Проходка в потенциально опасной зоне выполняется с повышенным контролем.

Стоимость предварительного обследования несопоставима с расходами, которые могут возникнуть при повреждении действующего трубопровода, кабеля или другой подземной сети.

От чего зависит стоимость работ

Расценки на устройство закрытых переходов нельзя корректно определять только по стоимости одного погонного метра. Цена зависит от диаметра и материала трубы, общей длины, глубины, грунтовых условий, количества пересекаемых объектов и выбранной технологии. Также учитываются мобилизация техники, подготовка площадки, сварка труб, расходные материалы и необходимость устройства котлованов.

Заказать услугу

Для предварительного расчета заказчику желательно предоставить схему участка, длину перехода, наружный диаметр и материал трубы, назначение сети и предполагаемую глубину. Если имеются топографическая съемка, геология или рабочий проект, точность расчета существенно повышается. Для участка длиной 30 м и трубы 110 мм требуется один комплекс ресурсов, тогда как переход длиной 150 м с трубой 315 мм потребует совершенно другого класса техники и объема подготовительных операций.

На итоговую стоимость могут влиять:

• общая протяженность закрытого участка;
• диаметр и количество прокладываемых труб;
• тип и состояние грунта;
• глубина прохождения;
• наличие грунтовых вод;
• число пересекаемых подземных сетей;
• необходимость футляра;
• размер доступных рабочих площадок;
• объем подготовительных и земляных работ;
• удаленность объекта и условия подъезда техники.

Почему закрытая прокладка выгоднее открытой на сложных участках

При традиционной траншейной прокладке стоимость состоит не только из разработки грунта. Если трасса пересекает асфальтированную дорогу шириной 8–12 м, потребуется вскрытие покрытия, организация движения, разработка траншеи, обратная засыпка, уплотнение и восстановление дорожной конструкции. На благоустроенной территории дополнительно восстанавливаются тротуары, бордюры, газоны и другие элементы.

Устройство закрытых переходов позволяет сосредоточить основные земляные работы на ограниченных рабочих площадках. Дорога или благоустроенный участок между ними сохраняется. Это сокращает объем восстановительных мероприятий и уменьшает влияние строительства на окружающую инфраструктуру. Особенно заметно преимущество закрытых переходов на оживленных дорогах и территориях, где остановка движения или производства связана с дополнительными расходами заказчика.

Что получает заказчик при профессиональном выполнении

Основной результат — не просто сформированный под землей канал, а готовый участок инженерной сети с заданными параметрами. Правильное устройство предполагает комплексный подход: анализ исходных данных, выбор технического решения, подготовку участка, выполнение проходки и контроль результата. При необходимости подрядчик может выполнить подготовку трубной плети, сварочные операции и сопутствующие земляные работы.

Узнать цену

Для заказчика важно заранее согласовать границы работ. Следует определить, кто предоставляет трубу, выполняет земляные работы, обеспечивает доступ на площадку и передает сведения о действующих сетях. Такая организация исключает ситуации, когда буровая техника уже доставлена на объект, но площадка не подготовлена или отсутствует возможность разместить трубную плеть.

Какие данные нужны для расчета

Чтобы рассчитать устройство закрытых переходов, в большинстве случаев достаточно начать с основных параметров объекта. Даже при отсутствии готового проекта предварительная информация позволяет определить возможную технологию и перечень дополнительных данных. После изучения участка параметры уточняются, и заказчик получает технически обоснованный вариант выполнения перехода.

• адрес или координаты объекта;
• длина предполагаемого перехода в метрах;
• диаметр и материал трубы;
• назначение прокладываемой сети;
• ориентировочная глубина;
• тип пересекаемого объекта;
• имеющиеся сведения о грунтах;
• схема действующих подземных сетей;
• требуемые сроки выполнения работ.

Если часть информации неизвестна, параметры можно уточнить на стадии обследования. Важнее не пытаться подобрать устройство только по минимальной цене за метр, а определить решение, соответствующее реальным условиям объекта. Правильно выбранный метод уменьшает вероятность дополнительных проходок, повреждения трубы и увеличения сроков.

Заказать устройство закрытых переходов

Устройство закрытых переходов требует сочетания инженерного расчета, подходящей техники и практического опыта работы в различных грунтах. Мы рассматриваем каждый переход как отдельную техническую задачу: изучаем исходные данные, определяем оптимальную траекторию, подбираем оборудование и рассчитываем объем работ. Это позволяет заранее учитывать диаметр, длину, глубину, существующие сети и особенности пересекаемого объекта.

Если необходимо выполнить закрытый переход под автомобильной дорогой, промышленной площадкой, благоустроенной территорией или другим объектом, направьте нам исходные данные для расчета. Укажите длину, диаметр и материал трубы, глубину прокладки и приложите схему участка при ее наличии. Мы оценим условия, предложим подходящий вариант устройства и подготовим расчет стоимости работ.

Получить консультацию

Заказывая устройство закрытых переходов у специализированного подрядчика, вы получаете техническое решение под конкретный объект, а не универсальную схему без учета реальных условий. Чем раньше специалисты подключаются к подготовке перехода, тем проще согласовать траекторию, определить требования к площадке и избежать лишних расходов непосредственно во время производства работ.
